Chapitre II
Matériels et méthodes
27

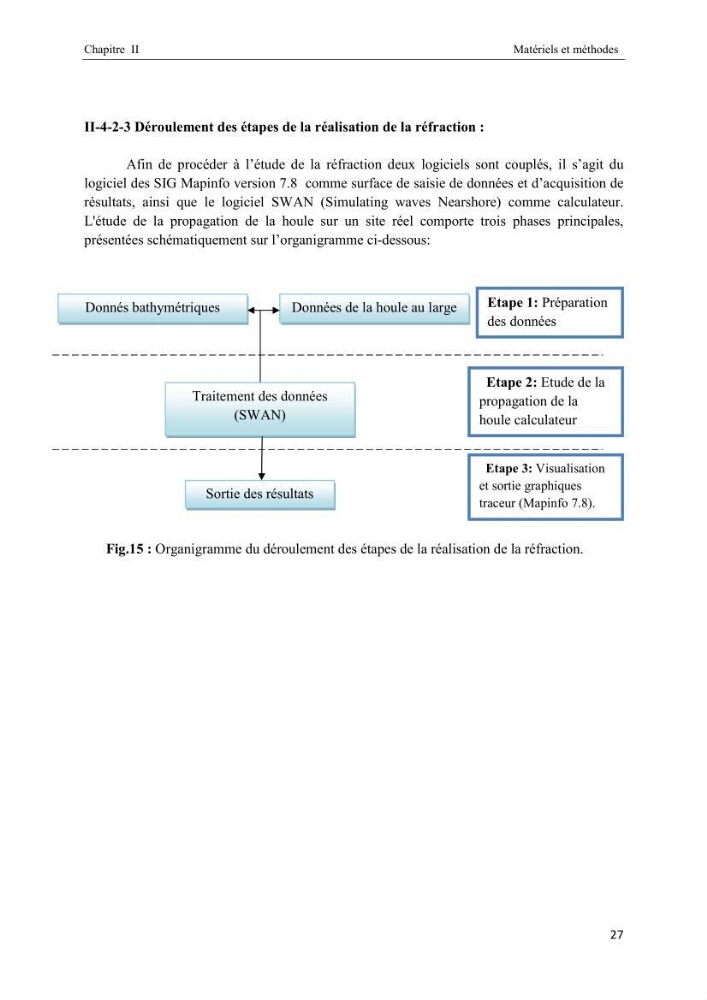

II-4-2-3 Déroulement des étapes de la réalisation de la réfraction :
Afin de procéder à l’étude de la réfraction deux logiciels sont couplés, il s’agit du
logiciel des SIG Mapinfo version 7.8 comme surface de saisie de données et d’acquisition de
résultats, ainsi que le logiciel SWAN (Simulating waves Nearshore) comme calculateur.
L'étude de la propagation de la houle sur un site réel comporte trois phases principales,
présentées schématiquement sur l’organigramme ci-dessous:
Fig.15 : Organigramme du déroulement des étapes de la réalisation de la réfraction.
Donnés bathymétriques
Données de la houle au large
Traitement des données
(SWAN)
Sortie des résultats
Etape 1: Préparation
des données
Etape 2: Etude de la
propagation de la
houle calculateur
Etape 3: Visualisation
et sortie graphiques
traceur (Mapinfo 7.8).
