83
Annexe IV
Appareillage
L‟application de la spectrométrie d‟absorption atomique à l‟analyse quantitative élémentaire
nécessite :
 Un flux de photons de longueur d‟onde comprise entre deux valeurs λ 1 et λ 2 et centrée sur
une valeur λ 0 fonction de l‟élément à analyser. Le générateur de photons le plus répandu est
la lampe à cathode creuse constituée du métal à doser qui est volatilisé et excité par
décharge cathodique dans une atmosphère gazeuse (néon ou argon) à de basses pressions ;
 Un dispositif qui convertit l‟élément à l‟état d‟atomes (un générateur d‟atomes ou source
d‟atomisation), c‟est un système de nébulisation suivi d‟une chambre de pré mélange et de
décantation, il alimente un brûleur de type laminaire muni d‟une fente longitudinale
pouvant atteindre 15 cm ou de plusieurs séries de fentes transversales ;
 Un dispositif optique sélecteur de radiation (monochromateur) ;
 Un ensemble électrique de mesure qui permet d‟évaluer les grandeurs des flux adsorbés
(détecteur) [16].

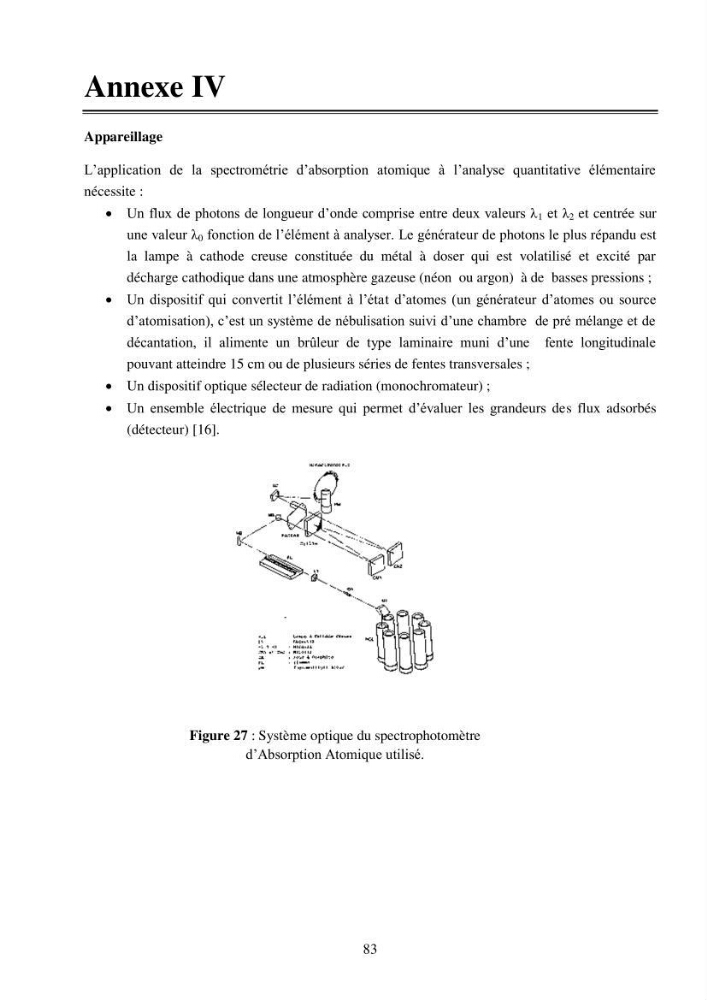

Figure 27 : Système optique du spectrophotomètre
d‟Absorption Atomique utilisé.
