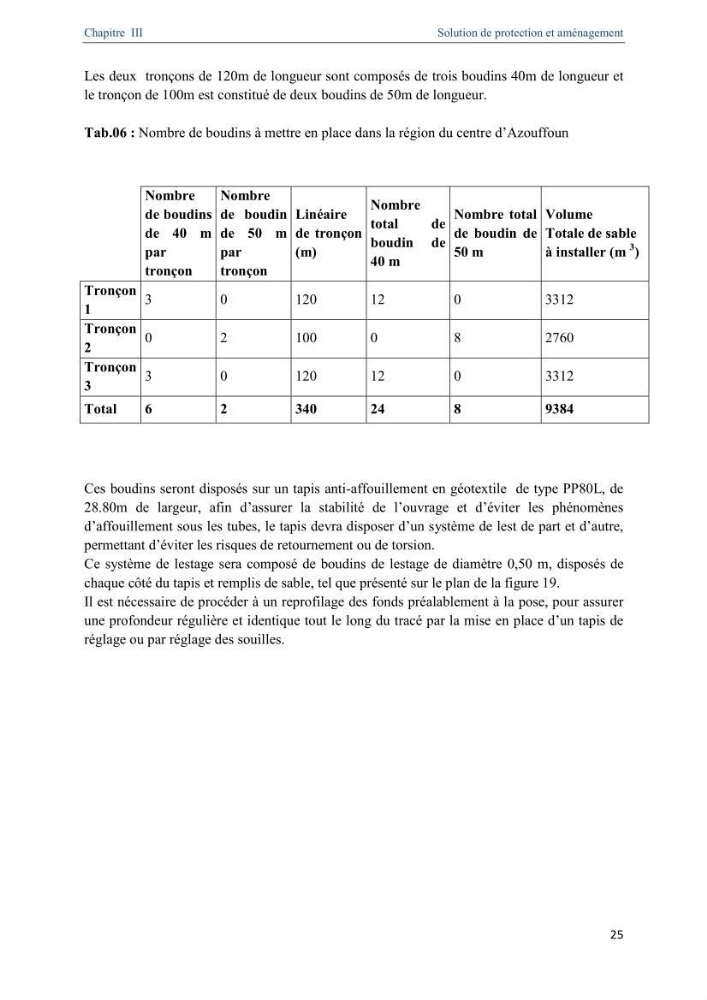

Chapitre III
Solution de protection et aménagement
25
Les deux tronçons de 120m de longueur sont composés de trois boudins 40m de longueur et
le tronçon de 100m est constitué de deux boudins de 50m de longueur.
Tab.06 : Nombre de boudins à mettre en place dans la région du centre d’Azouffoun
Ces boudins seront disposés sur un tapis anti-affouillement en géotextile de type PP80L, de
28.80m de largeur, afin d’assurer la stabilité de l’ouvrage et d’éviter les phénomènes
d’affouillement sous les tubes, le tapis devra disposer d’un système de lest de part et d’autre,
permettant d’éviter les risques de retournement ou de torsion.
Ce système de lestage sera composé de boudins de lestage de diamètre 0,50 m, disposés de
chaque côté du tapis et remplis de sable, tel que présenté sur le plan de la figure 19.
Il est nécessaire de procéder à un reprofilage des fonds préalablement à la pose, pour assurer
une profondeur régulière et identique tout le long du tracé par la mise en place d’un tapis de
réglage ou par réglage des souilles.
Nombre
de boudins
de 40 m
par
tronçon
Nombre
de boudin
de 50 m
par
tronçon
Linéaire
de tronçon
(m)
Nombre
total
de
boudin de
40 m
Nombre total
de boudin de
50 m
Volume
Totale de sable
à installer (m
3
)
Tronçon
1
3
0
120
12
0
3312
Tronçon
2
0
2
100
0
8
2760
Tronçon
3
3
0
120
12
0
3312
Total
6
2
340
24
8
9384
