Chapitre III
Solution de protection et aménagement
22

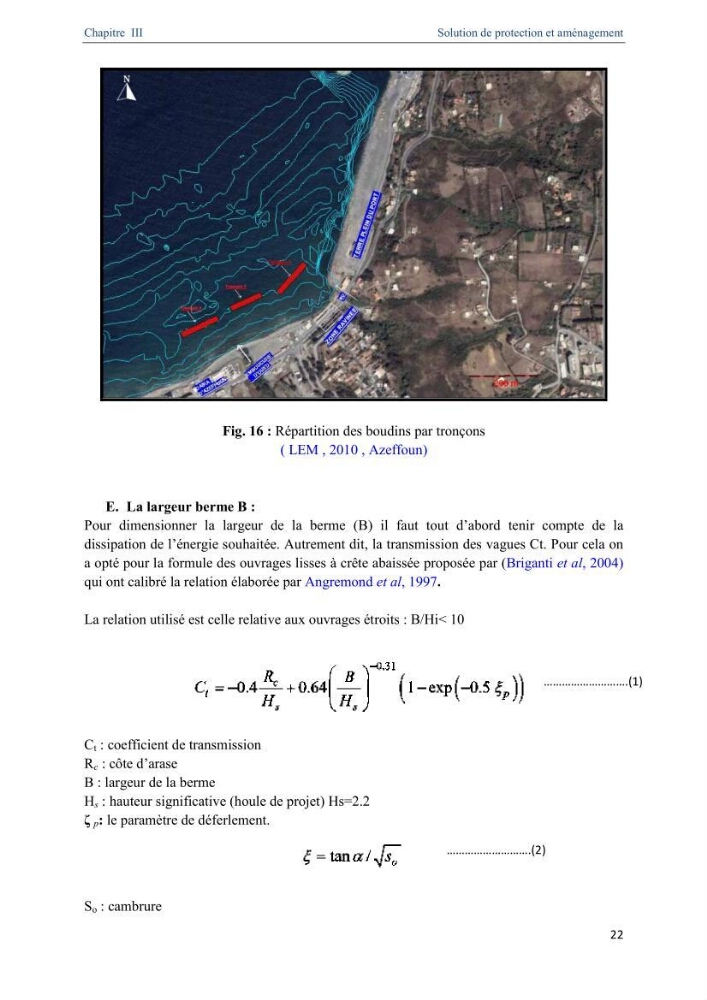

Fig. 16 : Répartition des boudins par tronçons
( LEM , 2010 , Azeffoun)
E. La largeur berme B :
Pour dimensionner la largeur de la berme (B) il faut tout d’abord tenir compte de la
dissipation de l’énergie souhaitée. Autrement dit, la transmission des vagues Ct. Pour cela on
a opté pour la formule des ouvrages lisses à crête abaissée proposée par (Briganti et al, 2004)
qui ont calibré la relation élaborée par Angremond et al, 1997.
La relation utilisé est celle relative aux ouvrages étroits : B/Hi< 10
C t : coefficient de transmission
R c : côte d’arase
B : largeur de la berme
H s : hauteur significative (houle de projet) Hs=2.2
ζ p : le paramètre de déferlement.
S o : cambrure
……………………….(1)
……………………….(2)
