Chapitre III
Solution de protection et aménagement
20

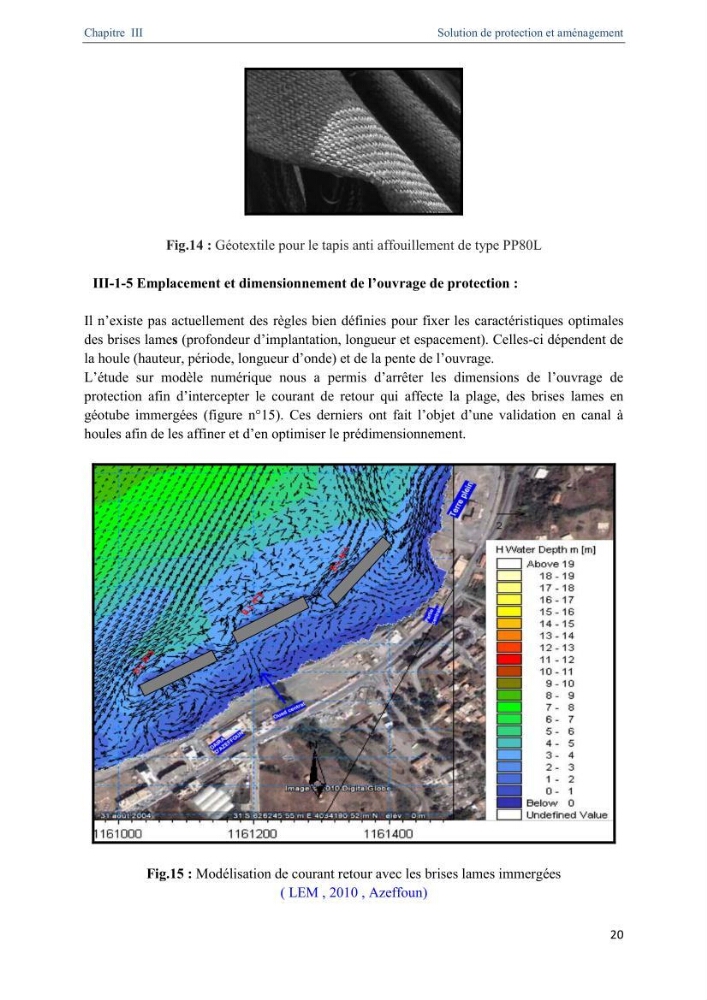

Fig.14 : Géotextile pour le tapis anti affouillement de type PP80L
III-1-5 Emplacement et dimensionnement de l’ouvrage de protection :
Il n’existe pas actuellement des règles bien définies pour fixer les caractéristiques optimales
des brises lames (profondeur d’implantation, longueur et espacement). Celles-ci dépendent de
la houle (hauteur, période, longueur d’onde) et de la pente de l’ouvrage.
L’étude sur modèle numérique nous a permis d’arrêter les dimensions de l’ouvrage de
protection afin d’intercepter le courant de retour qui affecte la plage, des brises lames en
géotube immergées (figure n°15). Ces derniers ont fait l’objet d’une validation en canal à
houles afin de les affiner et d’en optimiser le prédimensionnement.
Fig.15 : Modélisation de courant retour avec les brises lames immergées
( LEM , 2010 , Azeffoun)
