Chapitre III
Solution de protection et aménagement
18

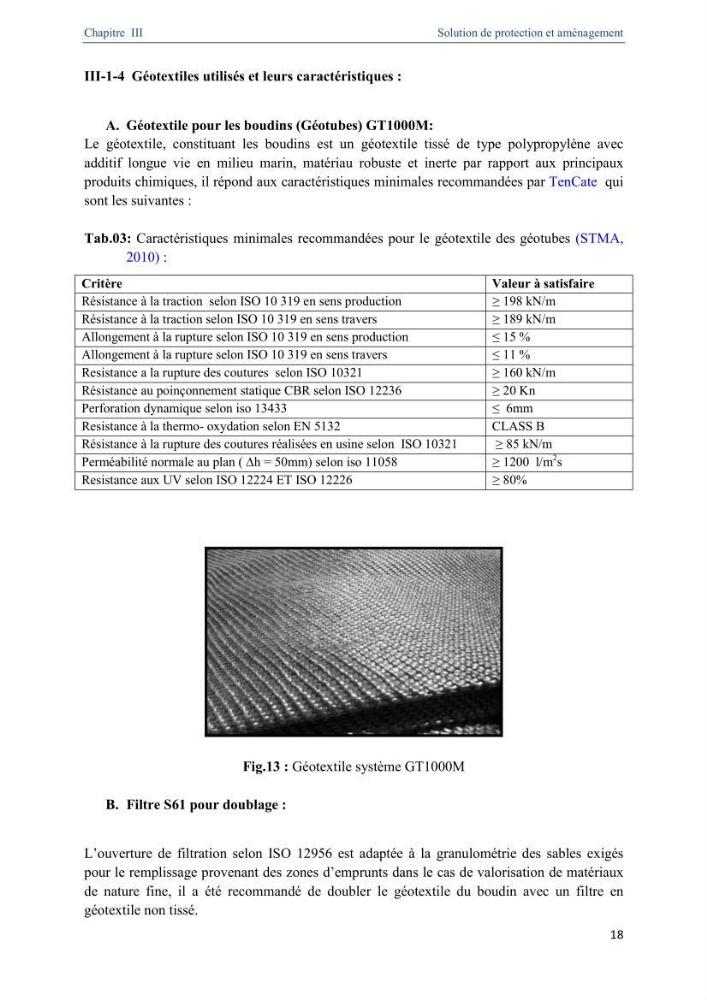

III-1-4 Géotextiles utilisés et leurs caractéristiques :
A. Géotextile pour les boudins (Géotubes) GT1000M:
Le géotextile, constituant les boudins est un géotextile tissé de type polypropylène avec
additif longue vie en milieu marin, matériau robuste et inerte par rapport aux principaux
produits chimiques, il répond aux caractéristiques minimales recommandées par TenCate qui
sont les suivantes :
Tab.03: Caractéristiques minimales recommandées pour le géotextile des géotubes (STMA,
2010) :
Fig.13 : Géotextile système GT1000M
B. Filtre S61 pour doublage :
L’ouverture de filtration selon ISO 12956 est adaptée à la granulométrie des sables exigés
pour le remplissage provenant des zones d’emprunts dans le cas de valorisation de matériaux
de nature fine, il a été recommandé de doubler le géotextile du boudin avec un filtre en
géotextile non tissé.
Critère
Valeur à satisfaire
Résistance à la traction selon ISO 10 319 en sens production
≥ 198 kN/m
Résistance à la traction selon ISO 10 319 en sens travers
≥ 189 kN/m
Allongement à la rupture selon ISO 10 319 en sens production
≤ 15 %
Allongement à la rupture selon ISO 10 319 en sens travers
≤ 11 %
Resistance a la rupture des coutures selon ISO 10321
≥ 160 kN/m
Résistance au poinçonnement statique CBR selon ISO 12236
≥ 20 Kn
Perforation dynamique selon iso 13433
≤ 6mm
Resistance à la thermo- oxydation selon EN 5132
CLASS B
Résistance à la rupture des coutures réalisées en usine selon ISO 10321
≥ 85 kN/m
Perméabilité normale au plan ( ∆h = 50mm) selon iso 11058
≥ 1200 l/m
2
s
Resistance aux UV selon ISO 12224 ET ISO 12226
≥ 80%
