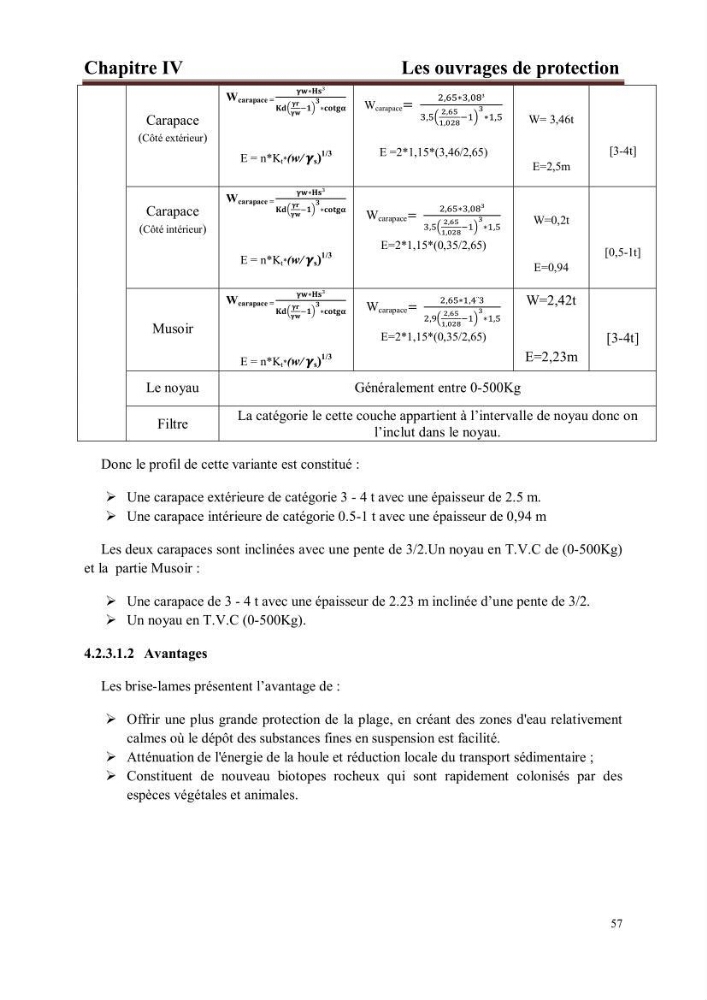

Chapitre IV
Les ouvrages de protection
57
Carapace
(Côté extérieur)
W carapace =
∗³
∗
E = n*K t *(w/ s )
1/3
W carapace =
,∗,³
,,,
,,,,
∗∗,,
E =2*1,15*(3,46/2,65)
W= 3,46t
E=2,5m
[3-4t]
Carapace
(Côté intérieur)
W carapace =
∗³
∗
E = n*K t *(w/ s )
1/3
W carapace =
,∗,³
,,,
∗∗,,
E=2*1,15*(0,35/2,65)
W=0,2t
E=0,94
[0,5-1t]
Musoir
W carapace =
∗³
∗
E = n*K t *(w/ s )
1/3
W carapace =
,∗,¨
,,,
∗∗,,
E=2*1,15*(0,35/2,65)
W=2,42t
E=2,23m
[3-4t]
Le noyau
Généralement entre 0-500Kg
Filtre
La catégorie le cette couche appartient à l’intervalle de noyau donc on
l’inclut dans le noyau.
Donc le profil de cette variante est constitué :
 Une carapace extérieure de catégorie 3 - 4 t avec une épaisseur de 2.5 m.
 Une carapace intérieure de catégorie 0.5-1 t avec une épaisseur de 0,94 m
Les deux carapaces sont inclinées avec une pente de 3/2.Un noyau en T.V.C de (0-500Kg)
et la partie Musoir :
 Une carapace de 3 - 4 t avec une épaisseur de 2.23 m inclinée d’une pente de 3/2.
 Un noyau en T.V.C (0-500Kg).
4.2.3.1.2 Avantages
Les brise-lames présentent l’avantage de :
 Offrir une plus grande protection de la plage, en créant des zones d'eau relativement
calmes où le dépôt des substances fines en suspension est facilité.
 Atténuation de l'énergie de la houle et réduction locale du transport sédimentaire ;
 Constituent de nouveau biotopes rocheux qui sont rapidement colonisés par des
espèces végétales et animales.
