Chapitre IV
Les ouvrages de protection
55
4.2.3 Les résultats de calcul sont présentés comme suivant :
Avec une Profondeur D p = 3m, H i =3,08m et pour une hauteur h de l’ouvrage = 2m on aF =
-1m
F/H i = -0,32………………Équation 12
Ct = H t /H i =0,54
H t = 1,66 m
Donc pour une diminution de la hauteur de la crête de 1m au-dessous de niveau 0 de l’eau
de mer on aura une diminution de l’énergie de la houle de 46%.
4.2.3.1.1.1 Hauteur de la houle de dimensionnement
La connaissance des conditions extrêmes de la houle risquant d’arriver sur l’ouvrage est
un paramètre très important qu’on doit chercher pour le dimensionnement en mer.
Ce paramètre est appelé "houle de dimensionnement" ou "de projet".
A partir des résultats obtenus de l’étude de propagation de la houle à la côte par période
et par direction (Annexe), la hauteur significative Hs est 3,08m à une profondeur de 3m.
4.2.3.1.1.2 La hauteur de brise-lames
La stabilité du talus côté mer pour un ouvrage est fondamentale, ce qui nous amène à
examiner le franchissement.

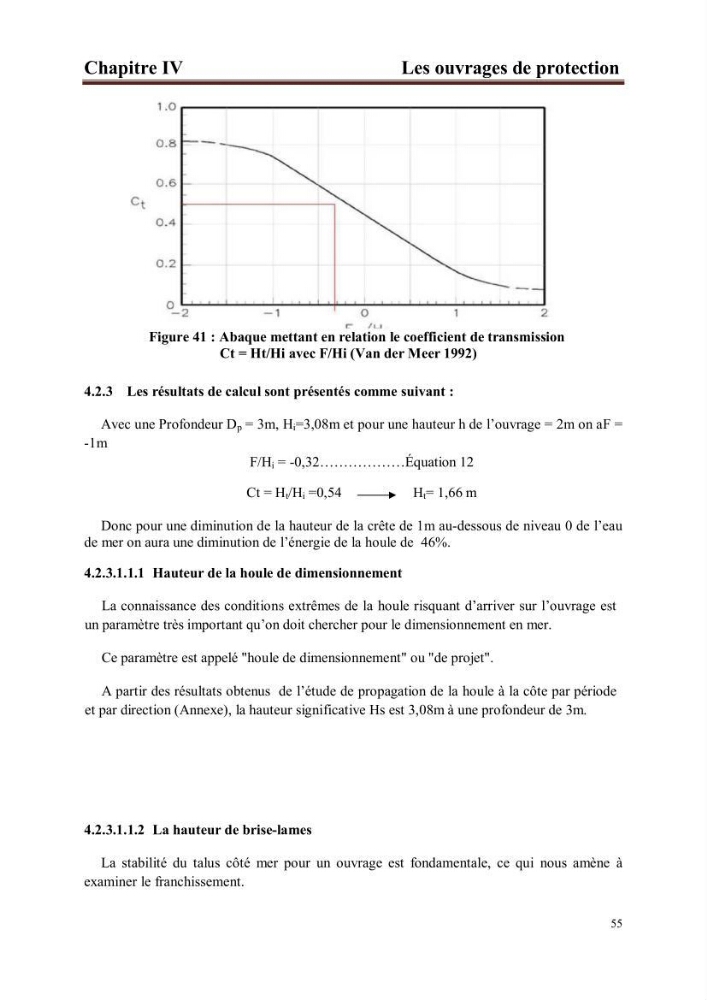

Figure 41 : Abaque mettant en relation le coefficient de transmission
Ct = Ht/Hi avec F/Hi (Van der Meer 1992)
