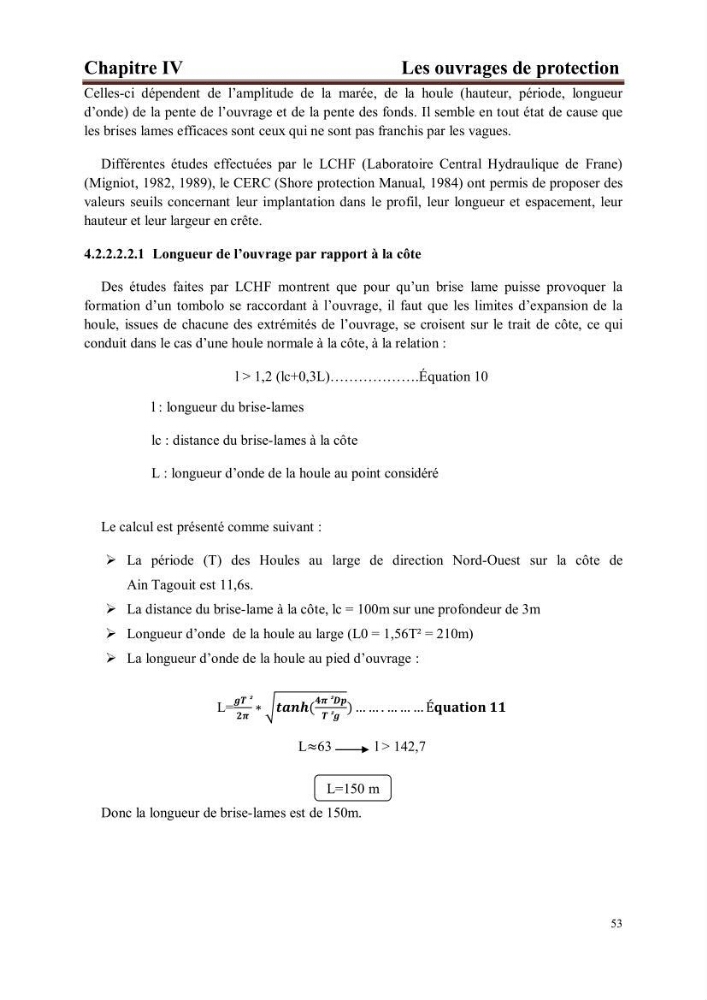

Chapitre IV
Les ouvrages de protection
53
Celles-ci dépendent de l’amplitude de la marée, de la houle (hauteur, période, longueur
d’onde) de la pente de l’ouvrage et de la pente des fonds. Il semble en tout état de cause que
les brises lames efficaces sont ceux qui ne sont pas franchis par les vagues.
Différentes études effectuées par le LCHF (Laboratoire Central Hydraulique de Frane)
(Migniot, 1982, 1989), le CERC (Shore protection Manual, 1984) ont permis de proposer des
valeurs seuils concernant leur implantation dans le profil, leur longueur et espacement, leur
hauteur et leur largeur en crête.
4.2.2.2.2.1 Longueur de l’ouvrage par rapport à la côte
Des études faites par LCHF montrent que pour qu’un brise lame puisse provoquer la
formation d’un tombolo se raccordant à l’ouvrage, il faut que les limites d’expansion de la
houle, issues de chacune des extrémités de l’ouvrage, se croisent sur le trait de côte, ce qui
conduit dans le cas d’une houle normale à la côte, à la relation :
l > 1,2 (lc+0,3L)……………….Équation 10
l : longueur du brise-lames
lc : distance du brise-lames à la côte
L : longueur d’onde de la houle au point considéré
Le calcul est présenté comme suivant :
 La période (T) des Houles au large de direction Nord-Ouest sur la côte de
Ain Tagouit est 11,6s.
 La distance du brise-lame à la côte, lc = 100m sur une profondeur de 3m
 Longueur d’onde de la houle au large (L0 = 1,56T² = 210m)
 La longueur d’onde de la houle au pied d’ouvrage :
L=
∗
) … … . … … … ÉÉÉÉÉÉÉÉ
L≈63
l > 142,7
Donc la longueur de brise-lames est de 150m.
L=150 m
