Chapitre II
Matériels et Méthodes d’analyse
23
2.3 Mode du levé topo-bathymétrique
Dans le cadre de cette étude de protection du rivage Est de Ain Tagourait, un levé topo
bathymétrique a été réalisé par l'équipe du Centre de Travaux sur Sites du LEM durant la
période Avril- Mai 2009.
Etape 1: Préparation des
Données
Données de la houle
au large
Données
bathymétriques
Etape 2: En utilisant Map
Info, Vertical Mapper et la
moulinette Sogréah
Préparation des fichiers
Etape 3:En utilisant le logiciel SWAN
Traitement des données
Sortie des résultats sous
forme d’épures et sous
forme de valeurs
Etape 4: Sortie des résultats par la
moulinette Sogreah et EXCEL
 Calage de la carte marine
 Digitalisation des points et des lignes
 Création de la table des profondeurs
 Création du modèle de détail et d’ensemble
 Création des grilles
 Extraction des profondeurs
 Création des fichiers d’extension (.HIW) renommés ensuite en (.BOT)
Préparation de 8 fichiers de calculs (2fichiers .BOT), 2 fichiers de commandes Swan, 2
fichiers d’entrée de données, Fichier d’exécution GOSWAN, fichier de points d’extraction
pour connaitre la houle en ces points, puis on lance le calcul par GOSWAN.

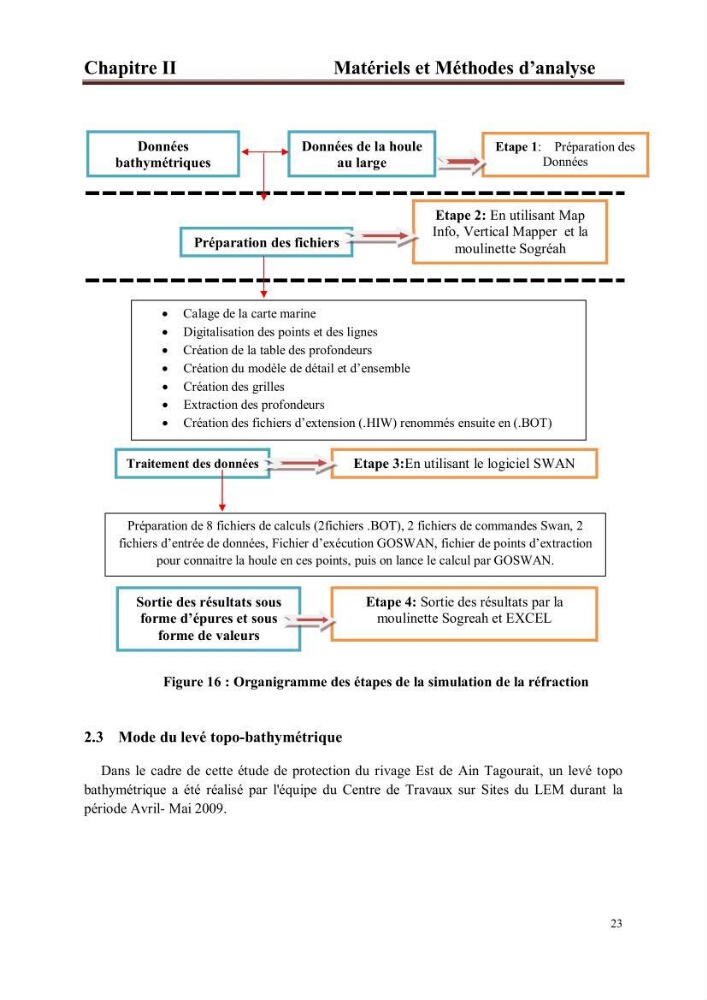

Figure 16 : Organigramme des étapes de la simulation de la réfraction
