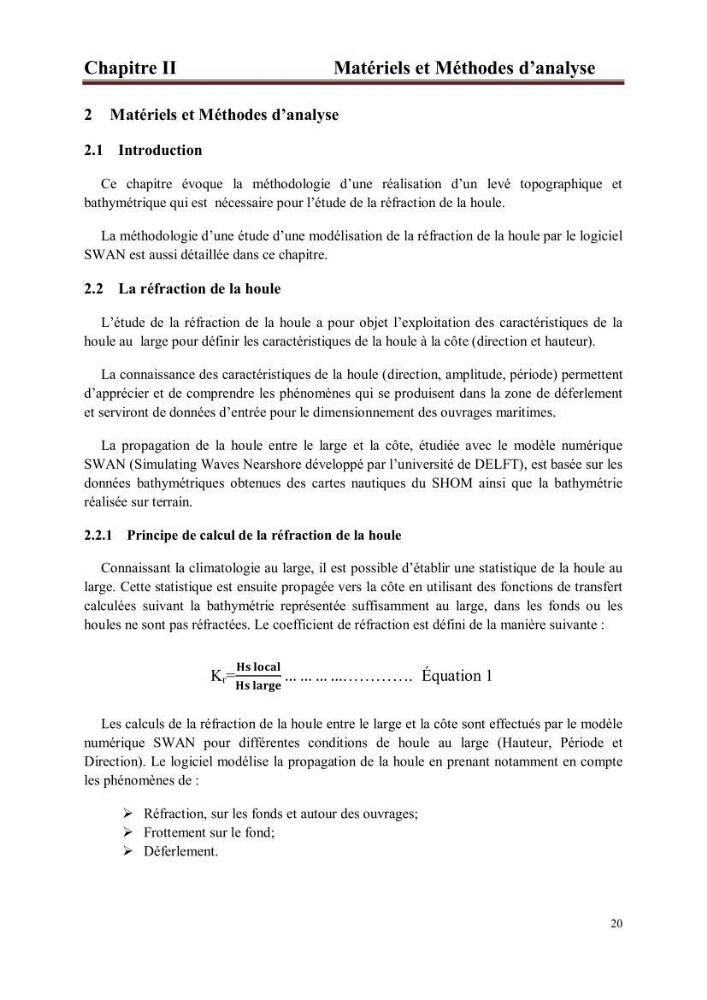

Chapitre II
Matériels et Méthodes d’analyse
20
K r =
… … … ……………. Équation 1
2 Matériels et Méthodes d’analyse
2.1 Introduction
Ce chapitre évoque la méthodologie d’une réalisation d’un levé topographique et
bathymétrique qui est nécessaire pour l’étude de la réfraction de la houle.
La méthodologie d’une étude d’une modélisation de la réfraction de la houle par le logiciel
SWAN est aussi détaillée dans ce chapitre.
2.2 La réfraction de la houle
L’étude de la réfraction de la houle a pour objet l’exploitation des caractéristiques de la
houle au large pour définir les caractéristiques de la houle à la côte (direction et hauteur).
La connaissance des caractéristiques de la houle (direction, amplitude, période) permettent
d’apprécier et de comprendre les phénomènes qui se produisent dans la zone de déferlement
et serviront de données d’entrée pour le dimensionnement des ouvrages maritimes.
La propagation de la houle entre le large et la côte, étudiée avec le modèle numérique
SWAN (Simulating Waves Nearshore développé par l’université de DELFT), est basée sur les
données bathymétriques obtenues des cartes nautiques du SHOM ainsi que la bathymétrie
réalisée sur terrain.
2.2.1 Principe de calcul de la réfraction de la houle
Connaissant la climatologie au large, il est possible d’établir une statistique de la houle au
large. Cette statistique est ensuite propagée vers la côte en utilisant des fonctions de transfert
calculées suivant la bathymétrie représentée suffisamment au large, dans les fonds ou les
houles ne sont pas réfractées. Le coefficient de réfraction est défini de la manière suivante :
Les calculs de la réfraction de la houle entre le large et la côte sont effectués par le modèle
numérique SWAN pour différentes conditions de houle au large (Hauteur, Période et
Direction). Le logiciel modélise la propagation de la houle en prenant notamment en compte
les phénomènes de :
 Réfraction, sur les fonds et autour des ouvrages;
 Frottement sur le fond;
 Déferlement.
