Chapitre III Démarche conceptuelle de mise en place d’un serveur de Métadonnées
23
· Schéma d’application : Description du logiciel d’application utilisé pour la génération des
données.
Le diagramme de classes de la figure 14 présente les paquets et les classes décrits
précédemment, ainsi que les relations qui les unissent. Dans la norme, ces paquets sont subdivisés
en bon nombre de classes, d’attributs et de listes de codes supplémentaires.

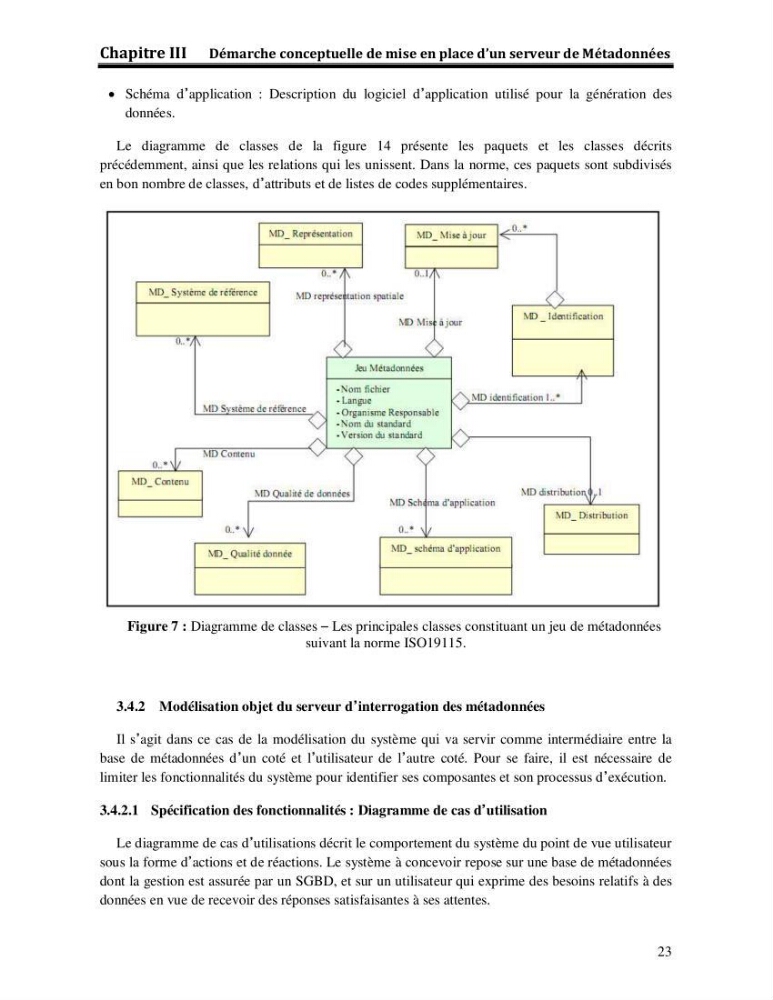

Figure 7 : Diagramme de classes – Les principales classes constituant un jeu de métadonnées
suivant la norme ISO19115.
3.4.2 Modélisation objet du serveur d’interrogation des métadonnées
Il s’agit dans ce cas de la modélisation du système qui va servir comme intermédiaire entre la
base de métadonnées d’un coté et l’utilisateur de l’autre coté. Pour se faire, il est nécessaire de
limiter les fonctionnalités du système pour identifier ses composantes et son processus d’exécution.
3.4.2.1 Spécification des fonctionnalités : Diagramme de cas d’utilisation
Le diagramme de cas d’utilisations décrit le comportement du système du point de vue utilisateur
sous la forme d’actions et de réactions. Le système à concevoir repose sur une base de métadonnées
dont la gestion est assurée par un SGBD, et sur un utilisateur qui exprime des besoins relatifs à des
données en vue de recevoir des réponses satisfaisantes à ses attentes.
