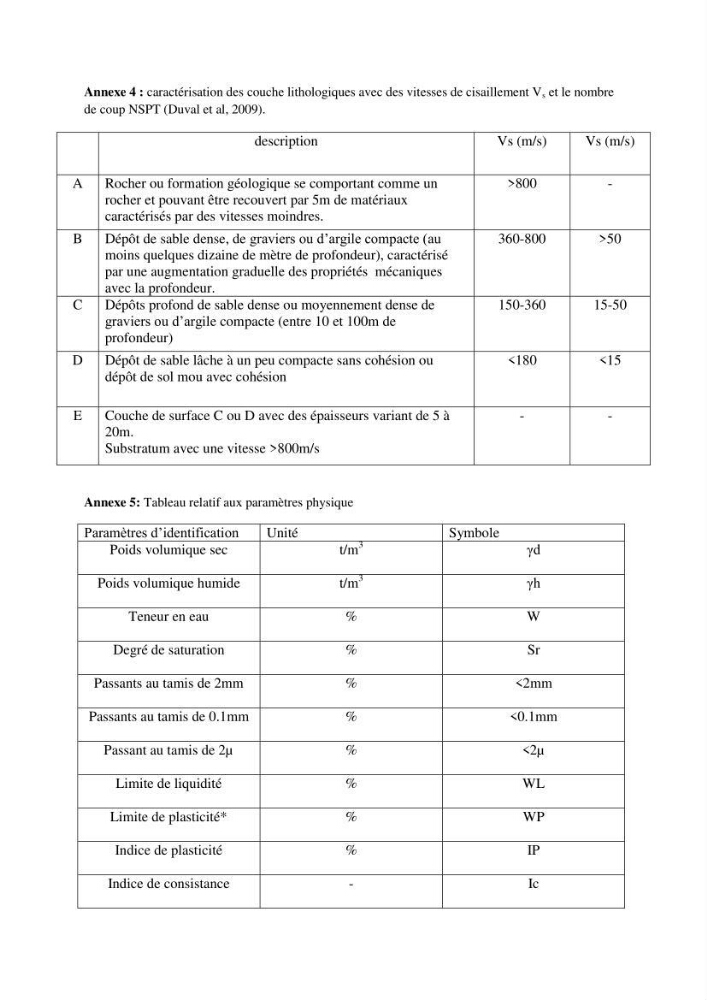

Annexe 4 : caractérisation des couche lithologiques avec des vitesses de cisaillement V s et le nombre
de coup NSPT (Duval et al, 2009).
Annexe 5: Tableau relatif aux paramètres physique
Paramètres d’identification
Unité
Symbole
Poids volumique sec
t/m
3
γd
Poids volumique humide
t/m
3
γh
Teneur en eau
%
W
Degré de saturation
%
Sr
Passants au tamis de 2mm
%
<2mm
Passants au tamis de 0.1mm
%
<0.1mm
Passant au tamis de 2µ
%
<2µ
Limite de liquidité
%
WL
Limite de plasticité*
%
WP
Indice de plasticité
%
IP
Indice de consistance
-
Ic
description
Vs (m/s)
Vs (m/s)
A
Rocher ou formation géologique se comportant comme un
rocher et pouvant être recouvert par 5m de matériaux
caractérisés par des vitesses moindres.
>800
-
B
Dépôt de sable dense, de graviers ou d’argile compacte (au
moins quelques dizaine de mètre de profondeur), caractérisé
par une augmentation graduelle des propriétés mécaniques
avec la profondeur.
360-800
>50
C
Dépôts profond de sable dense ou moyennement dense de
graviers ou d’argile compacte (entre 10 et 100m de
profondeur)
150-360
15-50
D
Dépôt de sable lâche à un peu compacte sans cohésion ou
dépôt de sol mou avec cohésion
<180
<15
E
Couche de surface C ou D avec des épaisseurs variant de 5 à
20m.
Substratum avec une vitesse >800m/s
-
-
