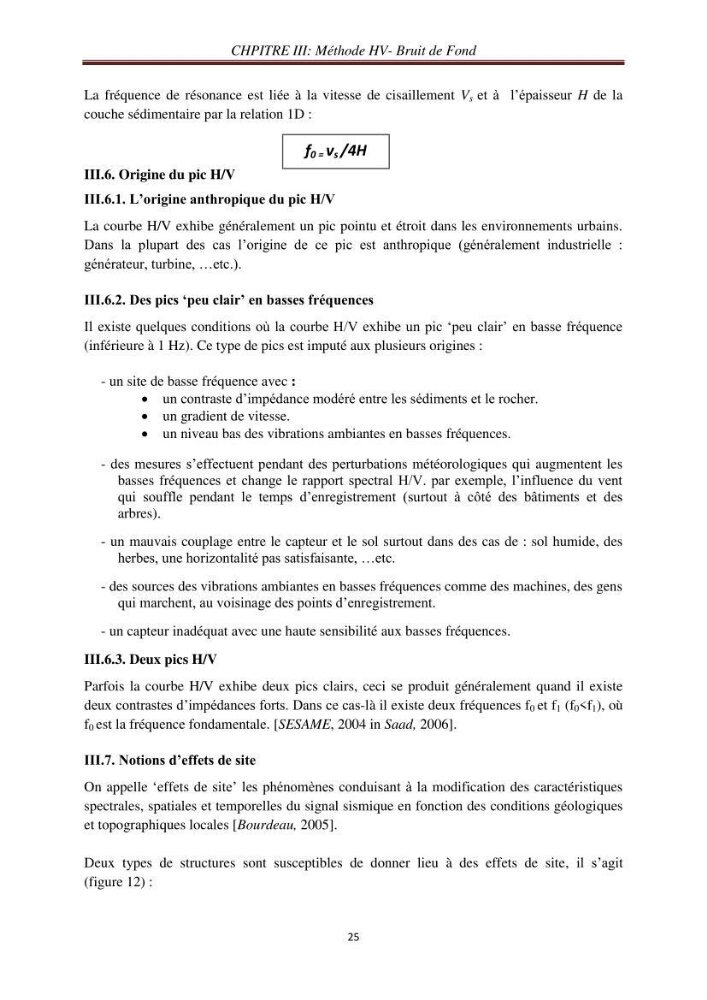

CHPITRE III: Méthode HV- Bruit de Fond
25
La fréquence de résonance est liée à la vitesse de cisaillement V s et à l’épaisseur H de la
couche sédimentaire par la relation 1D :
III.6. Origine du pic H/V
III.6.1. L’origine anthropique du pic H/V
La courbe H/V exhibe généralement un pic pointu et étroit dans les environnements urbains.
Dans la plupart des cas l’origine de ce pic est anthropique (généralement industrielle :
générateur, turbine, …etc.).
III.6.2. Des pics ‘peu clair’ en basses fréquences
Il existe quelques conditions où la courbe H/V exhibe un pic ‘peu clair’ en basse fréquence
(inférieure à 1 Hz). Ce type de pics est imputé aux plusieurs origines :
- un site de basse fréquence avec :
un contraste d’impédance modéré entre les sédiments et le rocher.
un gradient de vitesse.
un niveau bas des vibrations ambiantes en basses fréquences.
- des mesures s’effectuent pendant des perturbations météorologiques qui augmentent les
basses fréquences et change le rapport spectral H/V. par exemple, l’influence du vent
qui souffle pendant le temps d’enregistrement (surtout à côté des bâtiments et des
arbres).
- un mauvais couplage entre le capteur et le sol surtout dans des cas de : sol humide, des
herbes, une horizontalité pas satisfaisante, …etc.
- des sources des vibrations ambiantes en basses fréquences comme des machines, des gens
qui marchent, au voisinage des points d’enregistrement.
- un capteur inadéquat avec une haute sensibilité aux basses fréquences.
III.6.3. Deux pics H/V
Parfois la courbe H/V exhibe deux pics clairs, ceci se produit généralement quand il existe
deux contrastes d’impédances forts. Dans ce cas-là il existe deux fréquences f 0 et f 1 (f 0
III.7. Notions d’effets de site
On appelle ‘effets de site’ les phénomènes conduisant à la modification des caractéristiques
spectrales, spatiales et temporelles du signal sismique en fonction des conditions géologiques
et topographiques locales [Bourdeau, 2005].
Deux types de structures sont susceptibles de donner lieu à des effets de site, il s’agit
(figure 12) :
f 0 = v s /4H
