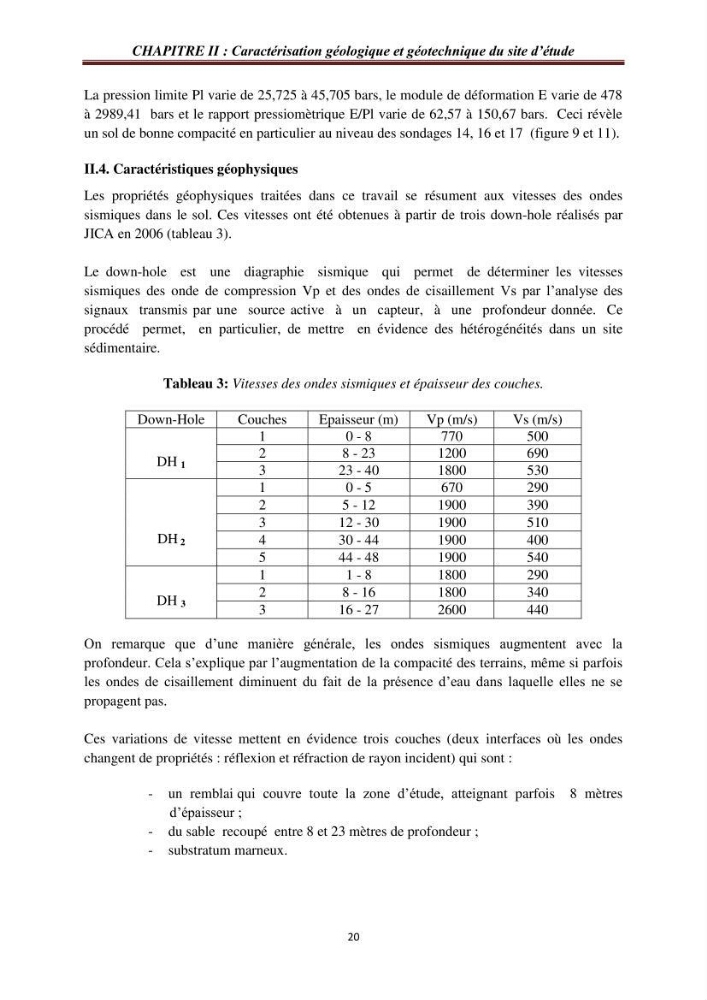

CHAPITRE II : Caractérisation géologique et géotechnique du site d’étude
20
La pression limite Pl varie de 25,725 à 45,705 bars, le module de déformation E varie de 478
à 2989,41 bars et le rapport pressiomètrique E/Pl varie de 62,57 à 150,67 bars. Ceci révèle
un sol de bonne compacité en particulier au niveau des sondages 14, 16 et 17 (figure 9 et 11).
II.4. Caractéristiques géophysiques
Les propriétés géophysiques traitées dans ce travail se résument aux vitesses des ondes
sismiques dans le sol. Ces vitesses ont été obtenues à partir de trois down-hole réalisés par
JICA en 2006 (tableau 3).
Le down-hole est une diagraphie sismique qui permet de déterminer les vitesses
sismiques des onde de compression Vp et des ondes de cisaillement Vs par l’analyse des
signaux transmis par une source active à un capteur, à une profondeur donnée. Ce
procédé permet, en particulier, de mettre en évidence des hétérogénéités dans un site
sédimentaire.
Tableau 3: Vitesses des ondes sismiques et épaisseur des couches.
Down-Hole
Couches
Epaisseur (m)
Vp (m/s)
Vs (m/s)
DH 1
1
0 - 8
770
500
2
8 - 23
1200
690
3
23 - 40
1800
530
DH 2
1
0 - 5
670
290
2
5 - 12
1900
390
3
12 - 30
1900
510
4
30 - 44
1900
400
5
44 - 48
1900
540
DH 3
1
1 - 8
1800
290
2
8 - 16
1800
340
3
16 - 27
2600
440
On remarque que d’une manière générale, les ondes sismiques augmentent avec la
profondeur. Cela s’explique par l’augmentation de la compacité des terrains, même si parfois
les ondes de cisaillement diminuent du fait de la présence d’eau dans laquelle elles ne se
propagent pas.
Ces variations de vitesse mettent en évidence trois couches (deux interfaces où les ondes
changent de propriétés : réflexion et réfraction de rayon incident) qui sont :
- un remblai qui couvre toute la zone d’étude, atteignant parfois 8 mètres
d’épaisseur ;
- du sable recoupé entre 8 et 23 mètres de profondeur ;
- substratum marneux.
