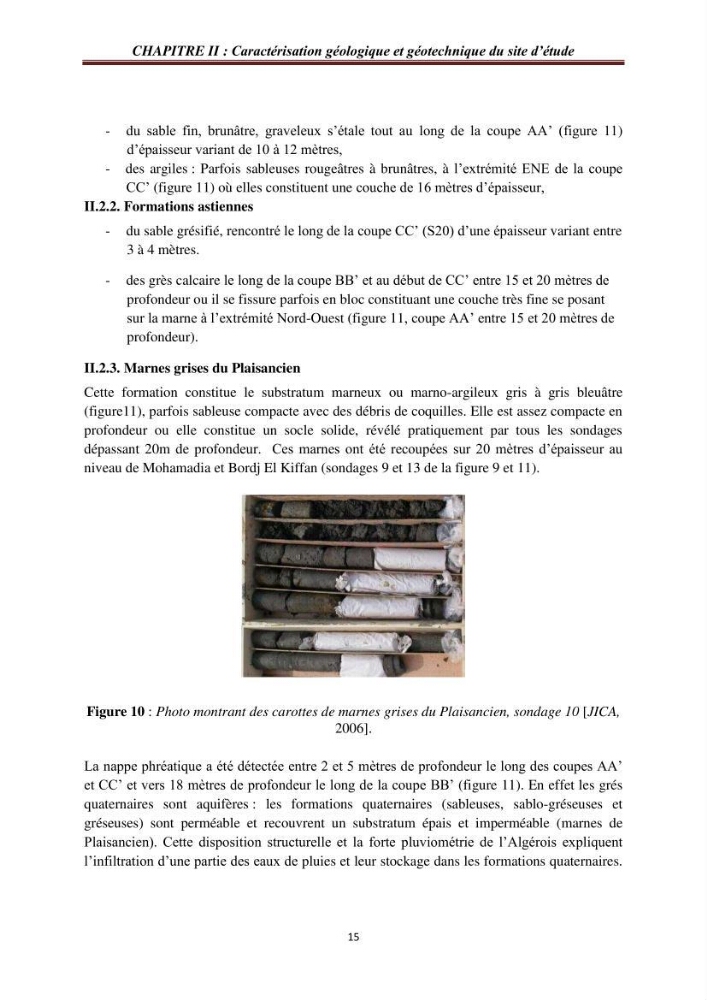

CHAPITRE II : Caractérisation géologique et géotechnique du site d’étude
15
- du sable fin, brunâtre, graveleux s’étale tout au long de la coupe AA’ (figure 11)
d’épaisseur variant de 10 à 12 mètres,
- des argiles : Parfois sableuses rougeâtres à brunâtres, à l’extrémité ENE de la coupe
CC’ (figure 11) où elles constituent une couche de 16 mètres d’épaisseur,
II.2.2. Formations astiennes
- du sable grésifié, rencontré le long de la coupe CC’ (S20) d’une épaisseur variant entre
3 à 4 mètres.
- des grès calcaire le long de la coupe BB’ et au début de CC’ entre 15 et 20 mètres de
profondeur ou il se fissure parfois en bloc constituant une couche très fine se posant
sur la marne à l’extrémité Nord-Ouest (figure 11, coupe AA’ entre 15 et 20 mètres de
profondeur).
II.2.3. Marnes grises du Plaisancien
Cette formation constitue le substratum marneux ou marno-argileux gris à gris bleuâtre
(figure11), parfois sableuse compacte avec des débris de coquilles. Elle est assez compacte en
profondeur ou elle constitue un socle solide, révélé pratiquement par tous les sondages
dépassant 20m de profondeur. Ces marnes ont été recoupées sur 20 mètres d’épaisseur au
niveau de Mohamadia et Bordj El Kiffan (sondages 9 et 13 de la figure 9 et 11).
Figure 10 : Photo montrant des carottes de marnes grises du Plaisancien, sondage 10 [JICA,
2006].
La nappe phréatique a été détectée entre 2 et 5 mètres de profondeur le long des coupes AA’
et CC’ et vers 18 mètres de profondeur le long de la coupe BB’ (figure 11). En effet les grés
quaternaires sont aquifères : les formations quaternaires (sableuses, sablo-gréseuses et
gréseuses) sont perméable et recouvrent un substratum épais et imperméable (marnes de
Plaisancien). Cette disposition structurelle et la forte pluviométrie de l’Algérois expliquent
l’infiltration d’une partie des eaux de pluies et leur stockage dans les formations quaternaires.
