Chapitre II
Descriptions et Méthodologie
14
Réfraction de la houle sur le littoral de Sidi Ghiles par modélisation SWAN
L’objet de cette étude est d’exploiter les résultats de la houle au large pour aboutir aux
caractéristiques de la houle sur le site.
II.2.1. Principe
Connaissant la climatologie au large, il est possible d’établir une statistique de la houle au large.
Cette statistique est ensuite propagée vers la côte en utilisant des fonctions de transfert calculées
suivant la bathymétrie représentée suffisamment au large, dans les fonds où les houles ne sont pas
réfractées. Le coefficient de réfraction est défini de la manière suivante :
K r : Coefficient de réfraction
H s local : Hauteur significative locale
H s large : Hauteur significative au large
Les calculs de la réfraction de la houle entre le large et la côte ont été effectués par le modèle
mathématique SWAN (Simulating WAves in the Nearshore développé par l’université de DELFT)
pour différentes conditions de houle au large (hauteur, période et direction). Le logiciel est capable
de modéliser la propagation de la houle en prenant notamment en compte les phénomènes de :
- Réfraction, sur les fonds et autour des ouvrages,
- Déferlement,
Et est donc parfaitement adopté à la problématique du littoral Ouest algérien. Le coefficient de
réfraction est calculé par SWAN.
Les résultats sont alors exploités sous deux formes :
- Les épures de réfraction qui montrent qualitativement comment hauteur de houle et direction
changent au cours de la propagation de la houle.
- La détermination quantitative des conditions de la houle en quelques points situés sur
l’isobathe -10 m, qui permet l’établissement de la statistique locale de la houle à cette
profondeur qui sera utilisée pour l’estimation de la capacité de transport par la suite.
K r = H s local / H s large

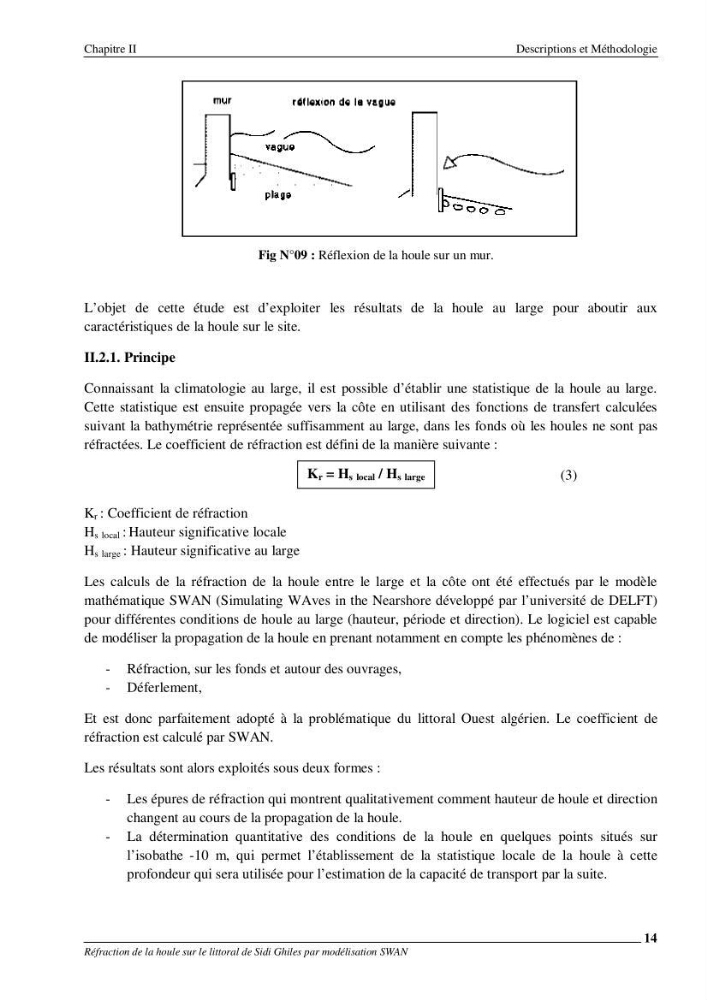

Fig N°09 : Réflexion de la houle sur un mur.
(3)
