4.2.4. La hauteur de brise lame
La hauteur du brise-lames peut être déterminée pour éviter tout franchissement par la houle de
projet.
Pour plage El Kaddous on a choisis la hauteur (h) de brise-lame est égale 2m.
4.2.5. La largeur de la berme de brise-lame
La largeur de brise-lame est calculée par la formule suivante :
B= 4*2.67
B= 11m
4.2.6. Stabilités des ouvrages de protection
Globalement les ouvrages à talus comprennent au minimum 3 couches de matériaux de
granulométrie différente ayant des fonctions bien spécifiques. La carapace en enrochements
naturels ou artificiels à fort indice de vides support directement l’action de la houle, le noyau
(généralement massif en tout venant) constitue le corps de la digue, enfin le filtre disposé
entre le noyau et la carapace, assure la transition entre ces 2 couches et le poids des ses
éléments ne doit pas être inférieure 1/10 de ceux constituant la carapace.
Le résultat du calcul les caractéristiques de différentes composantes (carapace, noyau, filtre)
de notre ouvrage est enregistré dans annexe 2

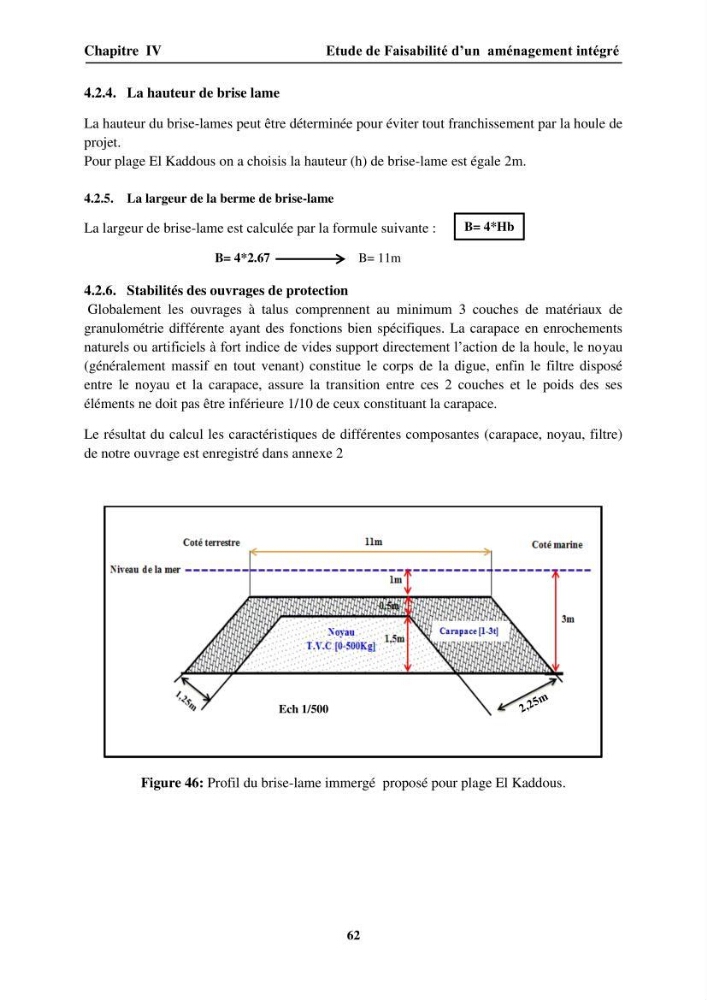

Figure 46: Profil du brise-lame immergé proposé pour plage El Kaddous.
B= 4*Hb
Ech 1/500
