Chapitre IV
Les ouvrages de protection
47

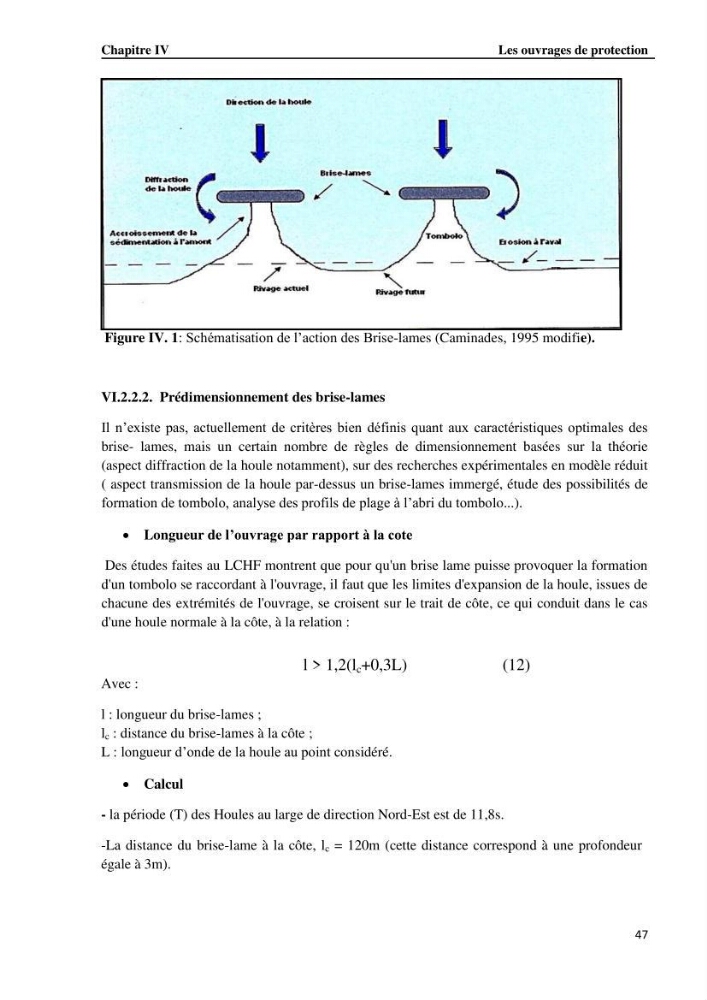

Figure IV. 1: Schématisation de l’action des Brise-lames (Caminades, 1995 modifie).
VI.2.2.2. Prédimensionnement des brise-lames
Il n’existe pas, actuellement de critères bien définis quant aux caractéristiques optimales des
brise- lames, mais un certain nombre de règles de dimensionnement basées sur la théorie
(aspect diffraction de la houle notamment), sur des recherches expérimentales en modèle réduit
( aspect transmission de la houle par-dessus un brise-lames immergé, étude des possibilités de
formation de tombolo, analyse des profils de plage à l’abri du tombolo...).
 Longueur de l’ouvrage par rapport à la cote
Des études faites au LCHF montrent que pour qu'un brise lame puisse provoquer la formation
d'un tombolo se raccordant à l'ouvrage, il faut que les limites d'expansion de la houle, issues de
chacune des extrémités de l'ouvrage, se croisent sur le trait de côte, ce qui conduit dans le cas
d'une houle normale à la côte, à la relation :
Avec :
l : longueur du brise-lames ;
l c : distance du brise-lames à la côte ;
L : longueur d’onde de la houle au point considéré.
 Calcul
- la période (T) des Houles au large de direction Nord-Est est de 11,8s.
-La distance du brise-lame à la côte, l c = 120m (cette distance correspond à une profondeur
égale à 3m).
l > 1,2(l c +0,3L)
(12)
