Chapitre II
Matériel et méthodes
19

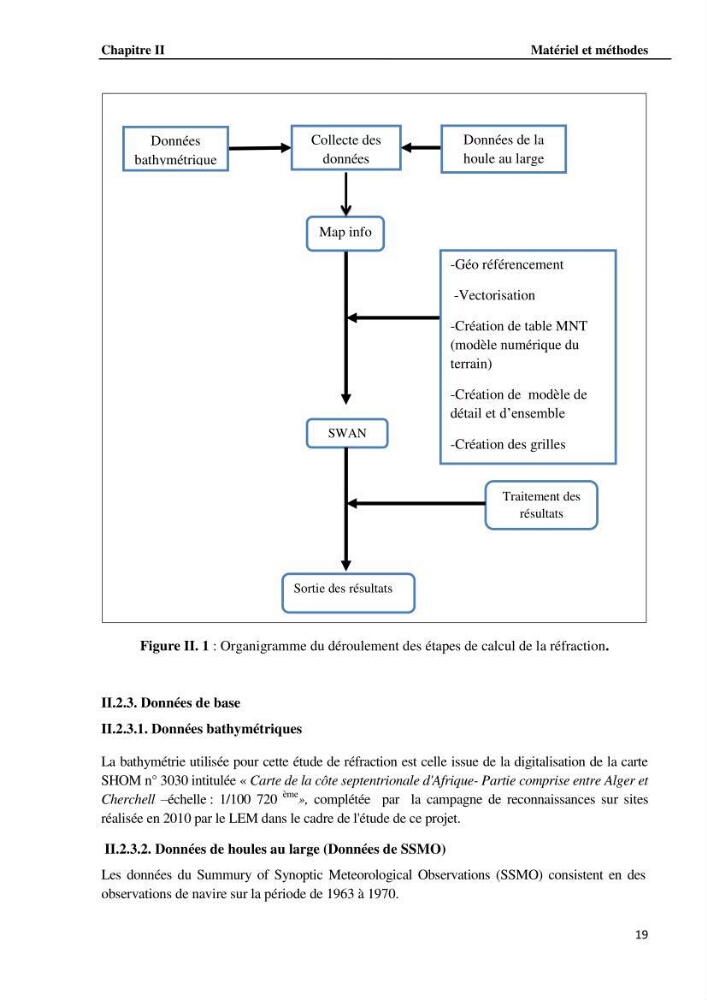

Figure II. 1 : Organigramme du déroulement des étapes de calcul de la réfraction.
II.2.3. Données de base
II.2.3.1. Données bathymétriques
La bathymétrie utilisée pour cette étude de réfraction est celle issue de la digitalisation de la carte
SHOM n° 3030 intitulée « Carte de la côte septentrionale d'Afrique- Partie comprise entre Alger et
Cherchell –échelle : 1/100 720
ème
», complétée par la campagne de reconnaissances sur sites
réalisée en 2010 par le LEM dans le cadre de l'étude de ce projet.
II.2.3.2. Données de houles au large (Données de SSMO)
Les données du Summury of Synoptic Meteorological Observations (SSMO) consistent en des
observations de navire sur la période de 1963 à 1970.
SWAN
Sortie des résultats
Données de la
houle au large
Collecte des
données
Données
bathymétrique
s
Map info
-Géo référencement
-Vectorisation
-Création de table MNT
(modèle numérique du
terrain)
-Création de modèle de
détail et d’ensemble
-Création des grilles
Traitement des
résultats
