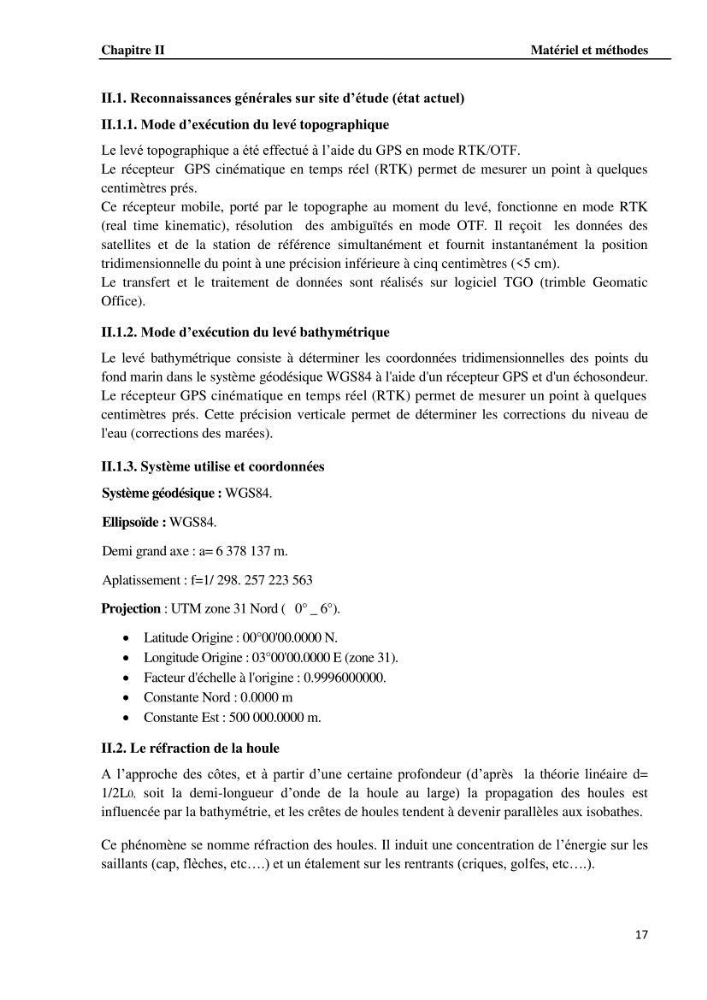

Chapitre II
Matériel et méthodes
17
II.1. Reconnaissances générales sur site d’étude (état actuel)
II.1.1. Mode d’exécution du levé topographique
Le levé topographique a été effectué à l’aide du GPS en mode RTK/OTF.
Le récepteur GPS cinématique en temps réel (RTK) permet de mesurer un point à quelques
centimètres prés.
Ce récepteur mobile, porté par le topographe au moment du levé, fonctionne en mode RTK
(real time kinematic), résolution des ambiguïtés en mode OTF. Il reçoit les données des
satellites et de la station de référence simultanément et fournit instantanément la position
tridimensionnelle du point à une précision inférieure à cinq centimètres (<5 cm).
Le transfert et le traitement de données sont réalisés sur logiciel TGO (trimble Geomatic
Office).
II.1.2. Mode d’exécution du levé bathymétrique
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points du
fond marin dans le système géodésique WGS84 à l'aide d'un récepteur GPS et d'un échosondeur.
Le récepteur GPS cinématique en temps réel (RTK) permet de mesurer un point à quelques
centimètres prés. Cette précision verticale permet de déterminer les corrections du niveau de
l'eau (corrections des marées).
II.1.3. Système utilise et coordonnées
Système géodésique : WGS84.
Ellipsoïde : WGS84.
Demi grand axe : a= 6 378 137 m.
Aplatissement : f=1/ 298. 257 223 563
Projection : UTM zone 31 Nord ( 0° _ 6°).
Latitude Origine : 00°00'00.0000 N.
Longitude Origine : 03°00'00.0000 E (zone 31).
Facteur d'échelle à l'origine : 0.9996000000.
Constante Nord : 0.0000 m
Constante Est : 500 000.0000 m.
II.2. Le réfraction de la houle
A l’approche des côtes, et à partir d’une certaine profondeur (d’après la théorie linéaire d=
1/2L0, soit la demi-longueur d’onde de la houle au large) la propagation des houles est
influencée par la bathymétrie, et les crêtes de houles tendent à devenir parallèles aux isobathes.
Ce phénomène se nomme réfraction des houles. Il induit une concentration de l’énergie sur les
saillants (cap, flèches, etc….) et un étalement sur les rentrants (criques, golfes, etc….).
