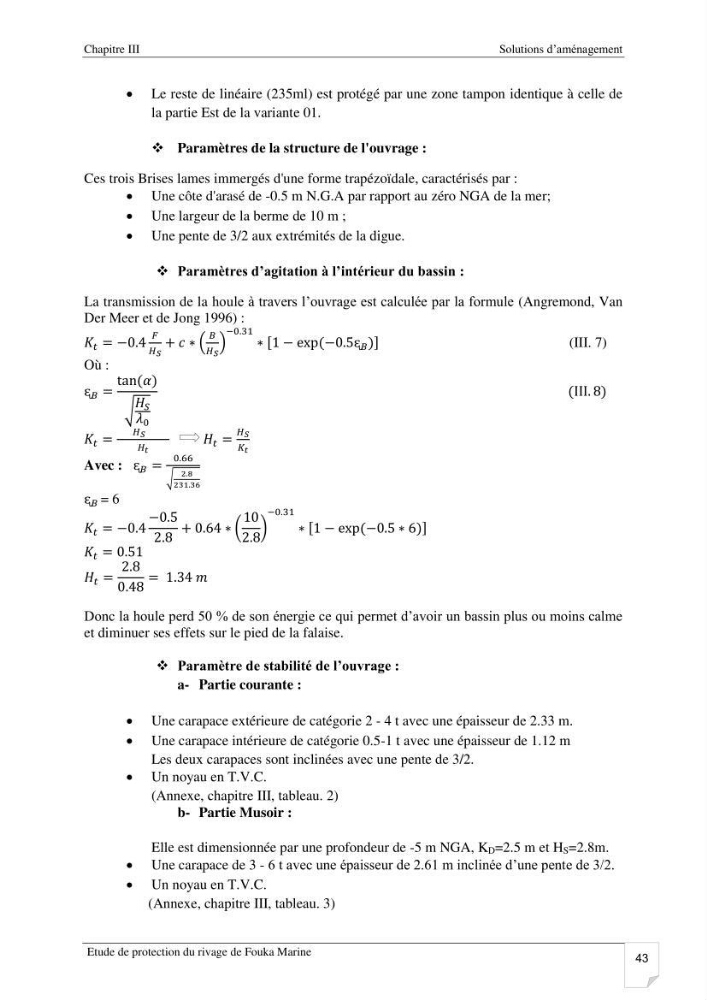

Chapitre III
Solutions d’aménagement
Etude de protection du rivage de Fouka Marine
43
 Le reste de linéaire (235ml) est protégé par une zone tampon identique à celle de
la partie Est de la variante 01.
 Paramètres de la structure de l'ouvrage :
Ces trois Brises lames immergés d'une forme trapézoïdale, caractérisés par :
 Une côte d'arasé de -0.5 m N.G.A par rapport au zéro NGA de la mer;
 Une largeur de la berme de 10 m ;
 Une pente de 3/2 aux extrémités de la digue.
 Paramètres d’agitation à l’intérieur du bassin :
La transmission de la houle à travers l’ouvrage est calculée par la formule (Angremond, Van
Der Meer et de Jong 1996) :
( )
[
]
(III. 7)
Où :
√
Avec :
√
= 6
( )
[
]
Donc la houle perd 50 % de son énergie ce qui permet d’avoir un bassin plus ou moins calme
et diminuer ses effets sur le pied de la falaise.
 Paramètre de stabilité de l’ouvrage :
a- Partie courante :
 Une carapace extérieure de catégorie 2 - 4 t avec une épaisseur de 2.33 m.
 Une carapace intérieure de catégorie 0.5-1 t avec une épaisseur de 1.12 m
Les deux carapaces sont inclinées avec une pente de 3/2.
 Un noyau en T.V.C.
(Annexe, chapitre III, tableau. 2)
b- Partie Musoir :
Elle est dimensionnée par une profondeur de -5 m NGA, K D =2.5 m et H S =2.8m.
 Une carapace de 3 - 6 t avec une épaisseur de 2.61 m inclinée d’une pente de 3/2.
 Un noyau en T.V.C.
(Annexe, chapitre III, tableau. 3)
