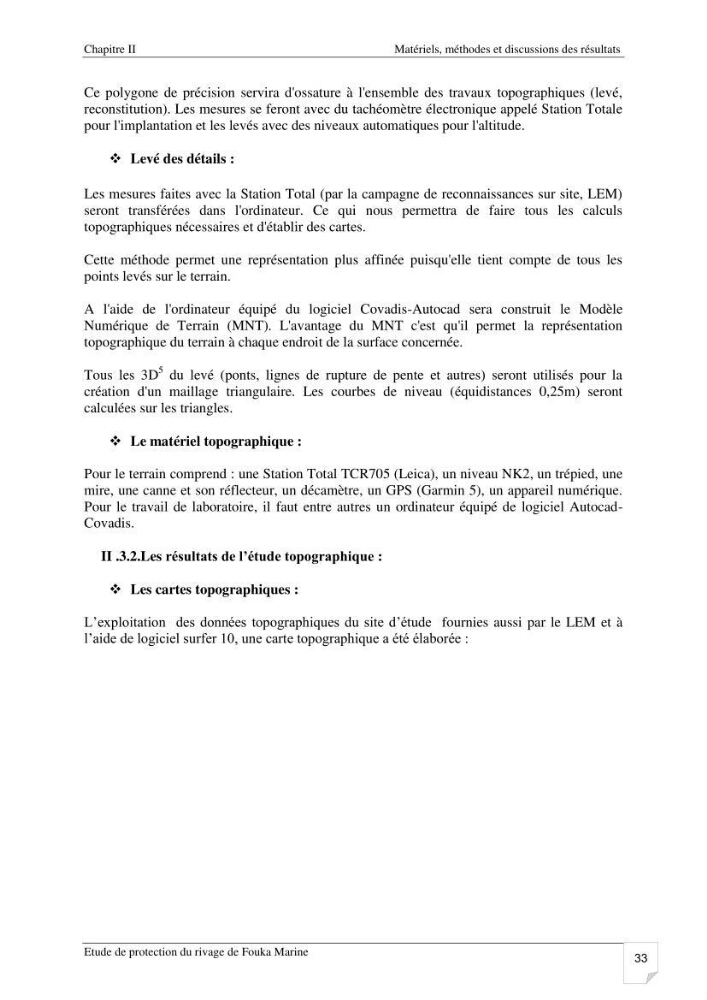

Chapitre II
Matériels, méthodes et discussions des résultats
Etude de protection du rivage de Fouka Marine
33
Ce polygone de précision servira d'ossature à l'ensemble des travaux topographiques (levé,
reconstitution). Les mesures se feront avec du tachéomètre électronique appelé Station Totale
pour l'implantation et les levés avec des niveaux automatiques pour l'altitude.
Levé des détails :
Les mesures faites avec la Station Total (par la campagne de reconnaissances sur site, LEM)
seront transférées dans l'ordinateur. Ce qui nous permettra de faire tous les calculs
topographiques nécessaires et d'établir des cartes.
Cette méthode permet une représentation plus affinée puisqu'elle tient compte de tous les
points levés sur le terrain.
A l'aide de l'ordinateur équipé du logiciel Covadis-Autocad sera construit le Modèle
Numérique de Terrain (MNT). L'avantage du MNT c'est qu'il permet la représentation
topographique du terrain à chaque endroit de la surface concernée.
Tous les 3D
5 du levé (ponts, lignes de rupture de pente et autres) seront utilisés pour la
création d'un maillage triangulaire. Les courbes de niveau (équidistances 0,25m) seront
calculées sur les triangles.
Le matériel topographique :
Pour le terrain comprend : une Station Total TCR705 (Leica), un niveau NK2, un trépied, une
mire, une canne et son réflecteur, un décamètre, un GPS (Garmin 5), un appareil numérique.
Pour le travail de laboratoire, il faut entre autres un ordinateur équipé de logiciel AutocadCovadis.
II .3.2.Les résultats de l’étude topographique :
Les cartes topographiques :
L’exploitation des données topographiques du site d’étude fournies aussi par le LEM et à
l’aide de logiciel surfer 10, une carte topographique a été élaborée :
