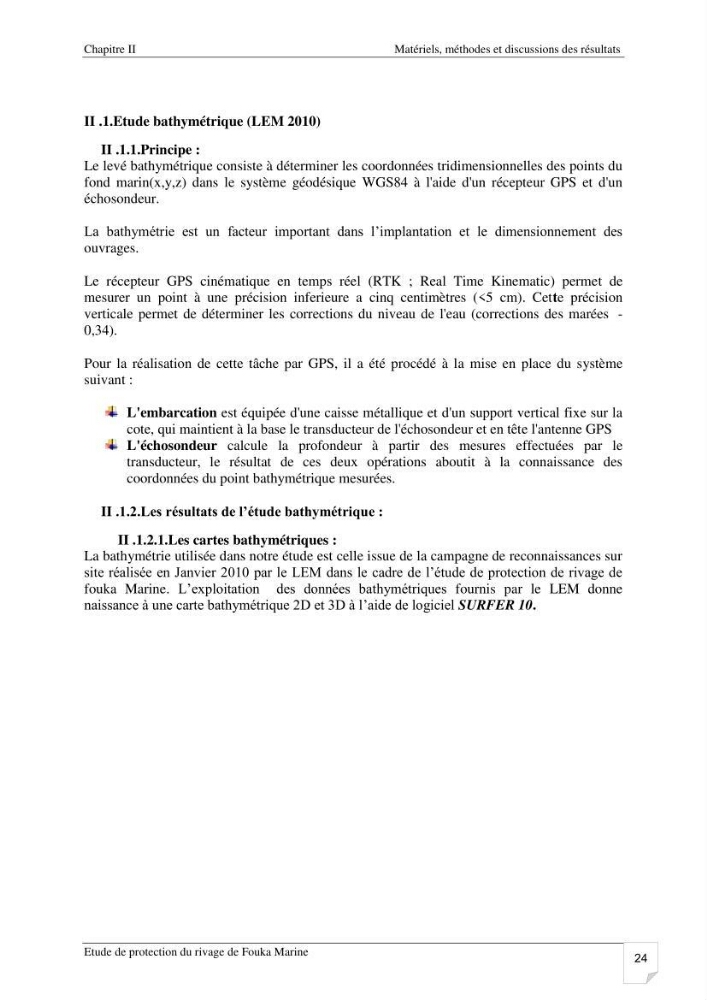

Chapitre II
Matériels, méthodes et discussions des résultats
Etude de protection du rivage de Fouka Marine
24
II .1.Etude bathymétrique (LEM 2010)
II .1.1.Principe :
Le levé bathymétrique consiste à déterminer les coordonnées tridimensionnelles des points du
fond marin(x,y,z) dans le système géodésique WGS84 à l'aide d'un récepteur GPS et d'un
échosondeur.
La bathymétrie est un facteur important dans l’implantation et le dimensionnement des
ouvrages.
Le récepteur GPS cinématique en temps réel (RTK ; Real Time Kinematic) permet de
mesurer un point à une précision inferieure a cinq centimètres (<5 cm). Cette précision
verticale permet de déterminer les corrections du niveau de l'eau (corrections des marées -
0,34).
Pour la réalisation de cette tâche par GPS, il a été procédé à la mise en place du système
suivant :
L'embarcation est équipée d'une caisse métallique et d'un support vertical fixe sur la
cote, qui maintient à la base le transducteur de l'échosondeur et en tête l'antenne GPS
L'échosondeur calcule la profondeur à partir des mesures effectuées par le
transducteur, le résultat de ces deux opérations aboutit à la connaissance des
coordonnées du point bathymétrique mesurées.
II .1.2.Les résultats de l’étude bathymétrique :
II .1.2.1.Les cartes bathymétriques :
La bathymétrie utilisée dans notre étude est celle issue de la campagne de reconnaissances sur
site réalisée en Janvier 2010 par le LEM dans le cadre de l’étude de protection de rivage de
fouka Marine. L’exploitation des données bathymétriques fournis par le LEM donne
naissance à une carte bathymétrique 2D et 3D à l’aide de logiciel SURFER 10.
