Chapitre III : Traitement et analyse des données
31

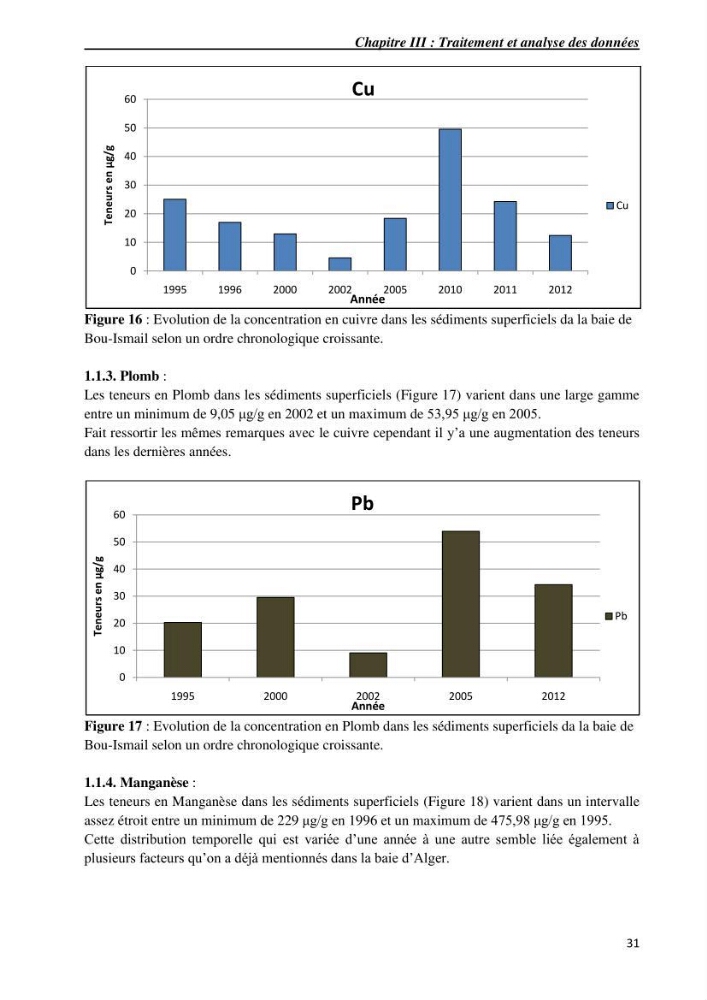

Figure 16 : Evolution de la concentration en cuivre dans les sédiments superficiels da la baie de
Bou-Ismail selon un ordre chronologique croissante.
1.1.3. Plomb :
Les teneurs en Plomb dans les sédiments superficiels (Figure 17) varient dans une large gamme
entre un minimum de 9,05 μg/g en 2002 et un maximum de 53,95 μg/g en 2005.
Fait ressortir les mêmes remarques avec le cuivre cependant il y’a une augmentation des teneurs
dans les dernières années.
Figure 17 : Evolution de la concentration en Plomb dans les sédiments superficiels da la baie de
Bou-Ismail selon un ordre chronologique croissante.
1.1.4. Manganèse :
Les teneurs en Manganèse dans les sédiments superficiels (Figure 18) varient dans un intervalle
assez étroit entre un minimum de 229 μg/g en 1996 et un maximum de 475,98 μg/g en 1995.
Cette distribution temporelle qui est variée d’une année à une autre semble liée également à
plusieurs facteurs qu’on a déjà mentionnés dans la baie d’Alger.
0
10
20
30
40
50
60
1995
1996
2000
2002
2005
2010
2011
2012
Teneurs
en µg/g
Année
Cu
Cu
0
10
20
30
40
50
60
1995
2000
2002
2005
2012
Teneurs
en µg/g
Année
Pb
Pb
