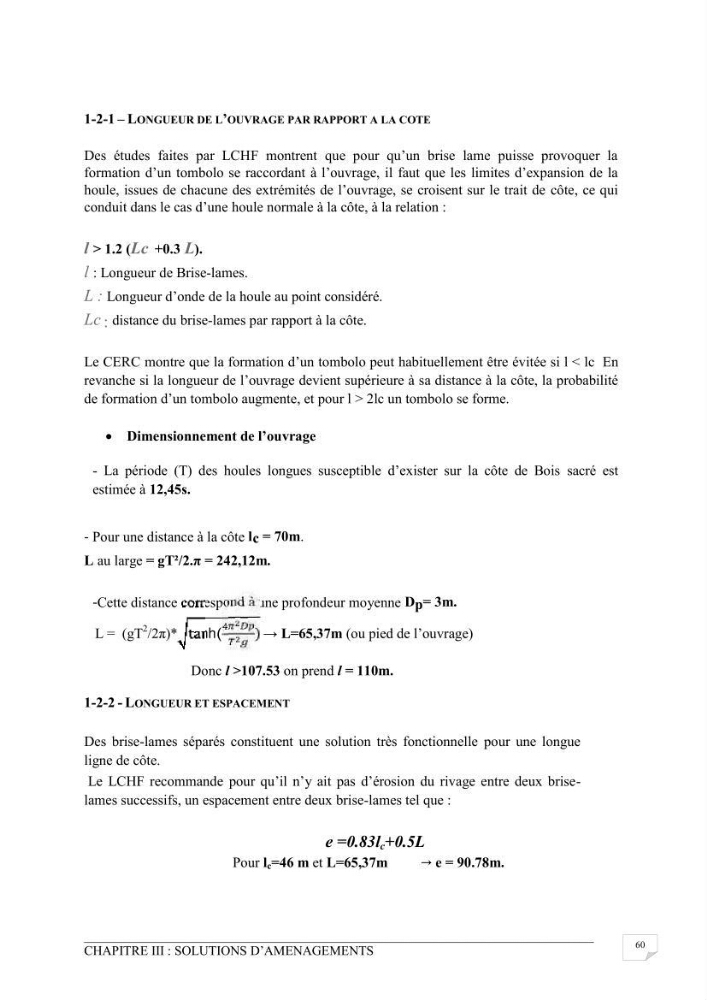

CHAPITRE III : SOLUTIONS D’AMENAGEMENTS
60
1-2-1 – LONGUEUR DE L’OUVRAGE PAR RAPPORT A LA COTE
Des études faites par LCHF montrent que pour qu’un brise lame puisse provoquer la
formation d’un tombolo se raccordant à l’ouvrage, il faut que les limites d’expansion de la
houle, issues de chacune des extrémités de l’ouvrage, se croisent sur le trait de côte, ce qui
conduit dans le cas d’une houle normale à la côte, à la relation :
l > 1.2 (Lc +0.3 L).
l : Longueur de Brise-lames.
L : Longueur d’onde de la houle au point considéré.
Lc : distance du brise-lames par rapport à la côte.
Le CERC montre que la formation d’un tombolo peut habituellement être évitée si l < lc En
revanche si la longueur de l’ouvrage devient supérieure à sa distance à la côte, la probabilité
de formation d’un tombolo augmente, et pour l > 2lc un tombolo se forme.
Dimensionnement de l’ouvrage
- La période (T) des houles longues susceptible d’exister sur la côte de Bois sacré est
estimée à 12,45s.
- Pour une distance à la côte l c = 70m.
L au large = gT²/2.π = 242,12m.
-Cette distance correspond à une profondeur moyenne D p = 3m.
L = (gT
2
/2π)* tanh(
) → L=65,37m (ou pied de l’ouvrage)
Donc l >107.53 on prend l = 110m.
1-2-2 - LONGUEUR ET ESPACEMENT
Des brise-lames séparés constituent une solution très fonctionnelle pour une longue
ligne de côte.
Le LCHF recommande pour qu’il n’y ait pas d’érosion du rivage entre deux briselames successifs, un espacement entre deux brise-lames tel que :
e =0.83l c +0.5L
Pour l c =46 m et L=65,37m
→ e = 90.78m.
