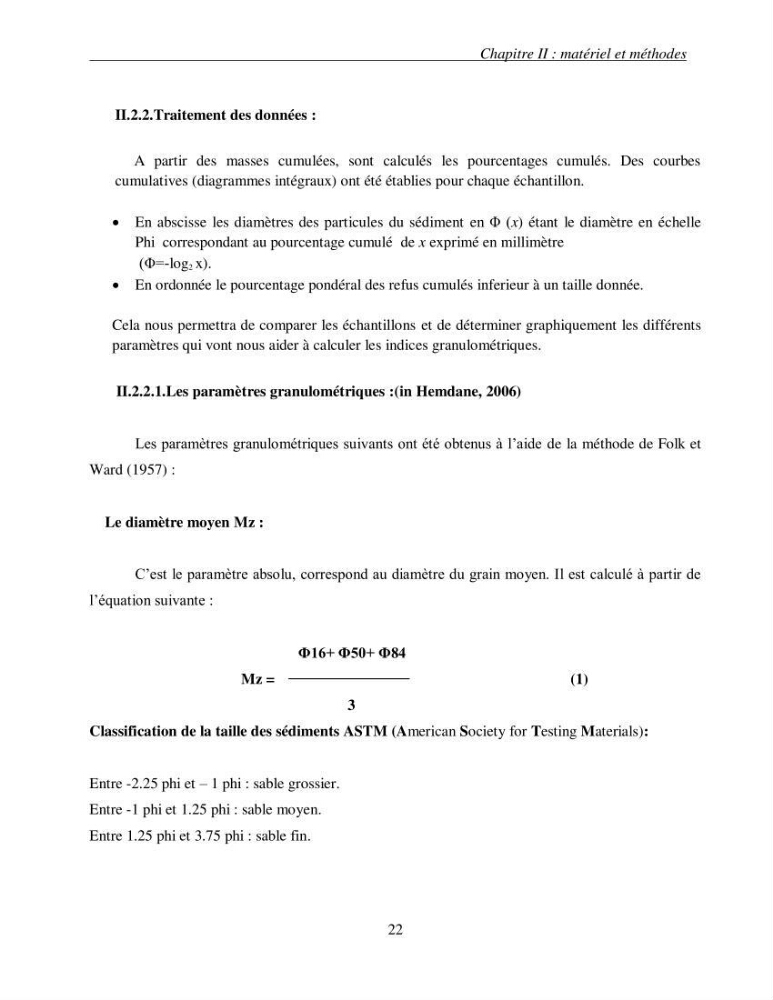

Chapitre II : matériel et méthodes
22
II.2.2.Traitement des données :
A partir des masses cumulées, sont calculés les pourcentages cumulés. Des courbes
cumulatives (diagrammes intégraux) ont été établies pour chaque échantillon.
 En abscisse les diamètres des particules du sédiment en Φ (x) étant le diamètre en échelle
Phi correspondant au pourcentage cumulé de x exprimé en millimètre
(Φ=-log 2 x).
 En ordonnée le pourcentage pondéral des refus cumulés inferieur à un taille donnée.
Cela nous permettra de comparer les échantillons et de déterminer graphiquement les différents
paramètres qui vont nous aider à calculer les indices granulométriques.
II.2.2.1.Les paramètres granulométriques :(in Hemdane, 2006)
Les paramètres granulométriques suivants ont été obtenus à l’aide de la méthode de Folk et
Ward (1957) :
Le diamètre moyen Mz :
C’est le paramètre absolu, correspond au diamètre du grain moyen. Il est calculé à partir de
l’équation suivante :
Φ16+ Φ50+ Φ84
Mz =
(1)
3
Classification de la taille des sédiments ASTM (American Society for Testing Materials):
Entre -2.25 phi et – 1 phi : sable grossier.
Entre -1 phi et 1.25 phi : sable moyen.
Entre 1.25 phi et 3.75 phi : sable fin.
