Chapitre II : matériel et méthodes
17
II.1.4.Mesure des courants :
Les
courants sont mesurés sur place à l’aide d’un courantomètre
« Model 180 MK III »
II.1.4.1. Le courantomètre 108 MK III :
Le modèle 108 MK III est un instrument a lecture directe. Cet instrument peut être utilisé
directement avec un PC ou avec le 8008 CDU « control display unit », (unité de contrôle et
d’affichage). Cette unité contient 3 ports de communications des données structurées pour offrir une
flexibilité considérable de configuration et une utilisation avec des câbles de divers types et
longueurs. Les périodes de prélèvements et d’échantillonnages sont installées par un PC ou la 8008
CDU, et l’installation est retenue jusqu’ils sont superposés. Dans notre étude on a utilisé le logiciel
CDU express.
En matière d’énergie, le 108 MK III est alimenté à partir d’une batterie (piles) qui peu nous
permettre d’effectuer des mesures sur une période de temps considérable (environ 10 heures de
mesures continue). Et en ce qui concerne la fréquence de mesure, celle-ci est modulable avec une
fréquence maximale de 0.2 Hz.
Après son immersion en mer, le modèle 108 MK III entame la mesure du courant (vitesse et
direction), ainsi que d’autres paramètres physiques (Température, Pression, Salinité…).

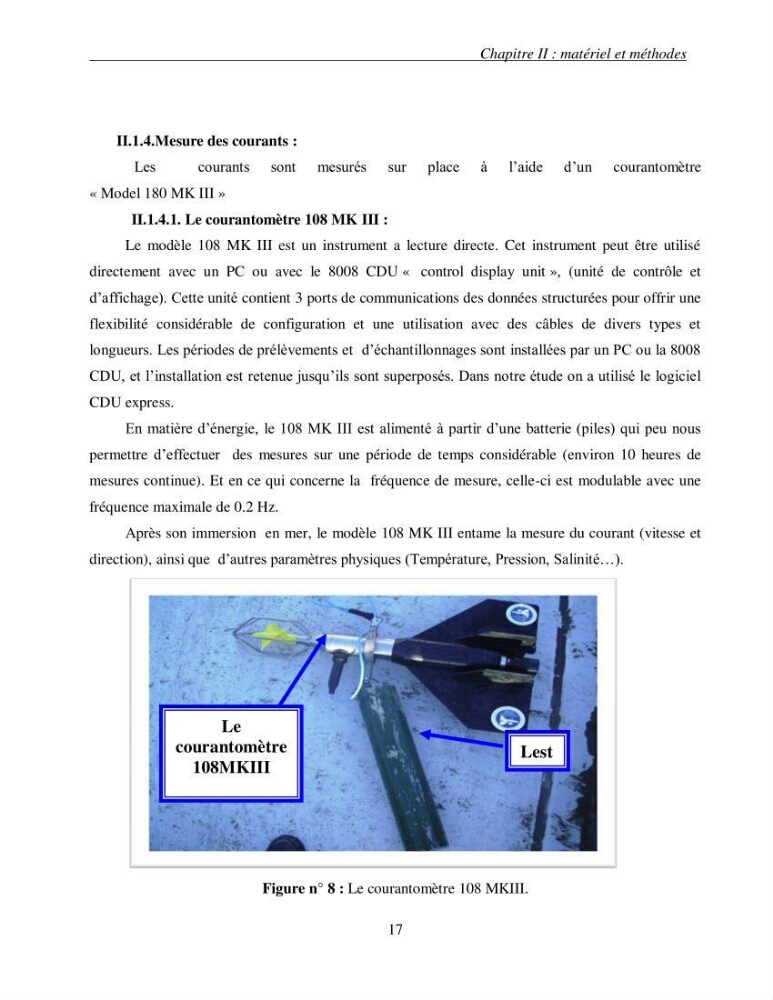

Figure n° 8 : Le courantomètre 108 MKIII.
Lest
Le
courantomètre
108MKIII
