LE LITTORAL SABLEUX DU MAZAFRAN
33
2. D’après la figure (13) : le mode dominant sur l’estran est celui dont le diamètre est supérieur à
315µm ; cette classe modale est représentée par 29,88% et celle des diamètres allant de 200 et
400µm. c’est le domaine des sables moyens.

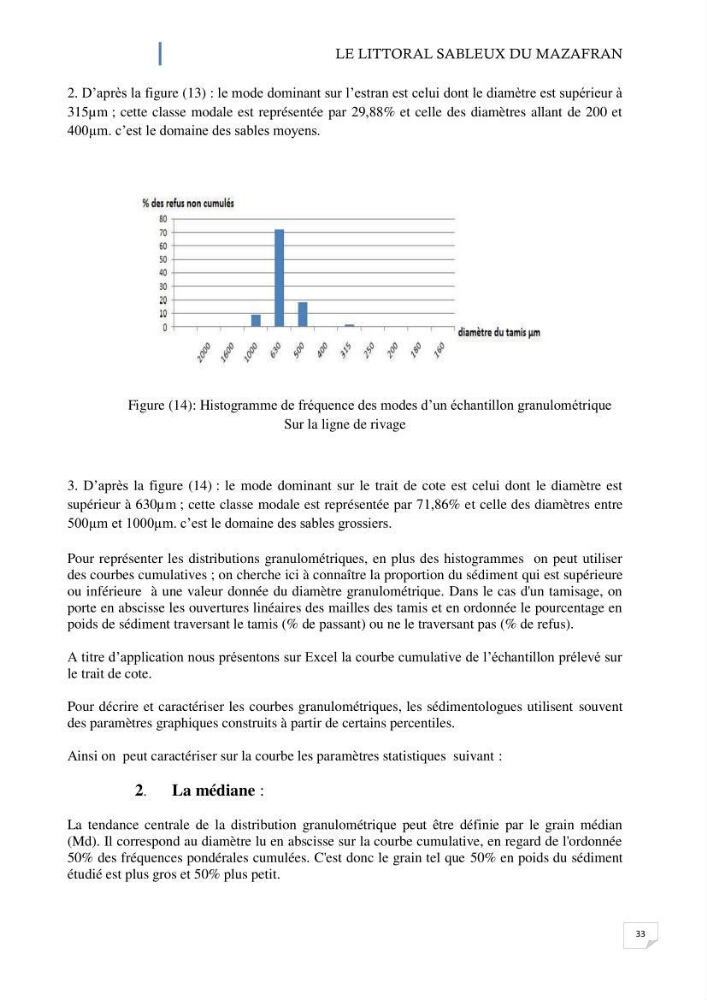

Figure (14): Histogramme de fréquence des modes d’un échantillon granulométrique
Sur la ligne de rivage
3. D’après la figure (14) : le mode dominant sur le trait de cote est celui dont le diamètre est
supérieur à 630µm ; cette classe modale est représentée par 71,86% et celle des diamètres entre
500µm et 1000µm. c’est le domaine des sables grossiers.
Pour représenter les distributions granulométriques, en plus des histogrammes on peut utiliser
des courbes cumulatives ; on cherche ici à connaître la proportion du sédiment qui est supérieure
ou inférieure à une valeur donnée du diamètre granulométrique. Dans le cas d'un tamisage, on
porte en abscisse les ouvertures linéaires des mailles des tamis et en ordonnée le pourcentage en
poids de sédiment traversant le tamis (% de passant) ou ne le traversant pas (% de refus).
A titre d’application nous présentons sur Excel la courbe cumulative de l’échantillon prélevé sur
le trait de cote.
Pour décrire et caractériser les courbes granulométriques, les sédimentologues utilisent souvent
des paramètres graphiques construits à partir de certains percentiles.
Ainsi on peut caractériser sur la courbe les paramètres statistiques suivant :
2. La médiane :
La tendance centrale de la distribution granulométrique peut être définie par le grain médian
(Md). Il correspond au diamètre lu en abscisse sur la courbe cumulative, en regard de l'ordonnée
50% des fréquences pondérales cumulées. C'est donc le grain tel que 50% en poids du sédiment
étudié est plus gros et 50% plus petit.
