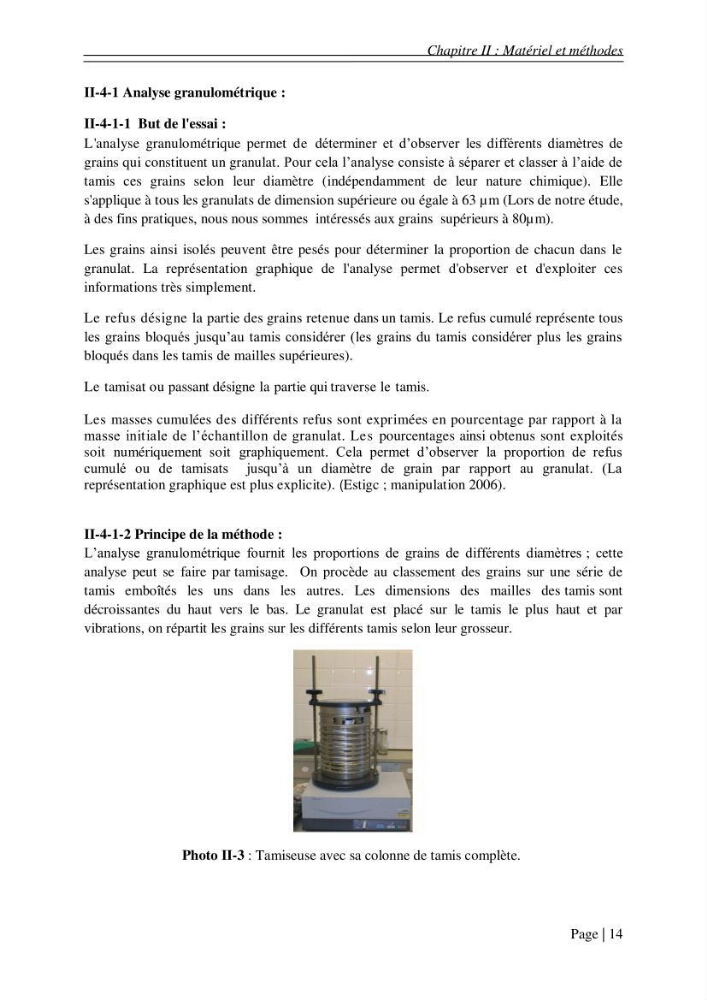

Chapitre II : Matériel et méthodes
Page | 14
II-4-1 Analyse granulométrique :
II-4-1-1 But de l'essai :
L'analyse granulométrique permet de déterminer et d’observer les différents diamètres de
grains qui constituent un granulat. Pour cela l’analyse consiste à séparer et classer à l’aide de
tamis ces grains selon leur diamètre (indépendamment de leur nature chimique). Elle
s'applique à tous les granulats de dimension supérieure ou égale à 63 µm (Lors de notre étude,
à des fins pratiques, nous nous sommes intéressés aux grains supérieurs à 80µm).
Les grains ainsi isolés peuvent être pesés pour déterminer la proportion de chacun dans le
granulat. La représentation graphique de l'analyse permet d'observer et d'exploiter ces
informations très simplement.
Le refus désigne la partie des grains retenue dans un tamis. Le refus cumulé représente tous
les grains bloqués jusqu’au tamis considérer (les grains du tamis considérer plus les grains
bloqués dans les tamis de mailles supérieures).
Le tamisat ou passant désigne la partie qui traverse le tamis.
Les masses cumulées des différents refus sont exprimées en pourcentage par rapport à la
masse initiale de l’échantillon de granulat. Les pourcentages ainsi obtenus sont exploités
soit numériquement soit graphiquement. Cela permet d’observer la proportion de refus
cumulé ou de tamisats jusqu’à un diamètre de grain par rapport au granulat. (La
représentation graphique est plus explicite). (Estigc ; manipulation 2006).
II-4-1-2 Principe de la méthode :
L’analyse granulométrique fournit les proportions de grains de différents diamètres ; cette
analyse peut se faire par tamisage. On procède au classement des grains sur une série de
tamis emboîtés les uns dans les autres. Les dimensions des mailles des tamis sont
décroissantes du haut vers le bas. Le granulat est placé sur le tamis le plus haut et par
vibrations, on répartit les grains sur les différents tamis selon leur grosseur.
Photo II-3 : Tamiseuse avec sa colonne de tamis complète.
