Chapitre III
Matériels et méthodes
89

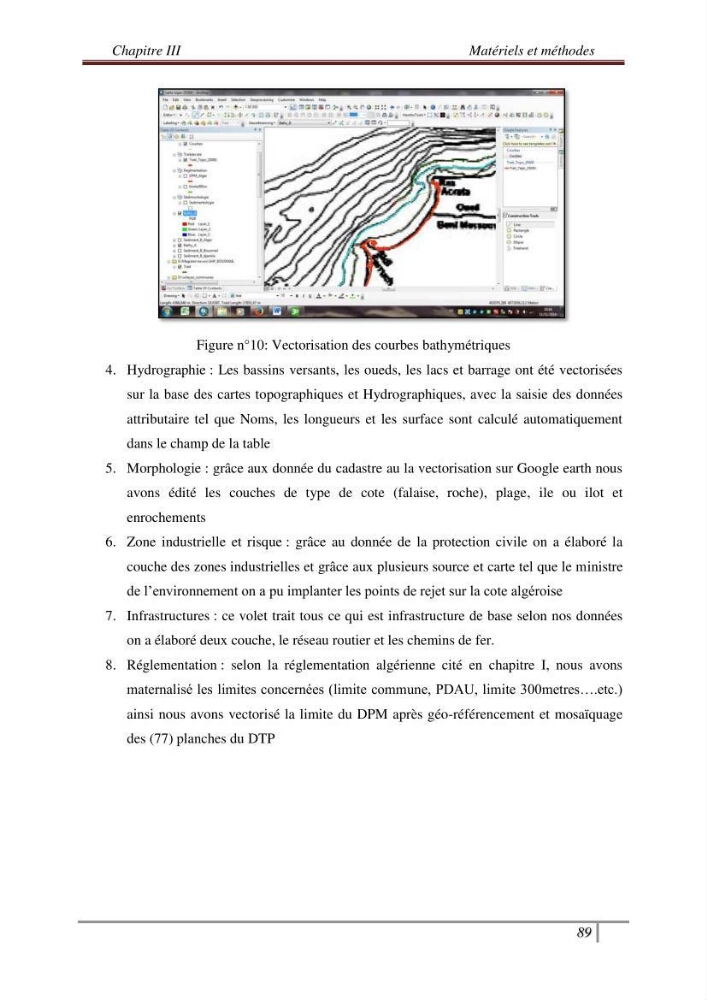

Figure n°10: Vectorisation des courbes bathymétriques
4. Hydrographie : Les bassins versants, les oueds, les lacs et barrage ont été vectorisées
sur la base des cartes topographiques et Hydrographiques, avec la saisie des données
attributaire tel que Noms, les longueurs et les surface sont calculé automatiquement
dans le champ de la table
5. Morphologie : grâce aux donnée du cadastre au la vectorisation sur Google earth nous
avons édité les couches de type de cote (falaise, roche), plage, ile ou ilot et
enrochements
6. Zone industrielle et risque : grâce au donnée de la protection civile on a élaboré la
couche des zones industrielles et grâce aux plusieurs source et carte tel que le ministre
de l’environnement on a pu implanter les points de rejet sur la cote algéroise
7. Infrastructures : ce volet trait tous ce qui est infrastructure de base selon nos données
on a élaboré deux couche, le réseau routier et les chemins de fer.
8. Réglementation : selon la réglementation algérienne cité en chapitre I, nous avons
maternalisé les limites concernées (limite commune, PDAU, limite 300metres….etc.)
ainsi nous avons vectorisé la limite du DPM après géo-référencement et mosaïquage
des (77) planches du DTP
