Chapitre IV
Résultat et discussion
109

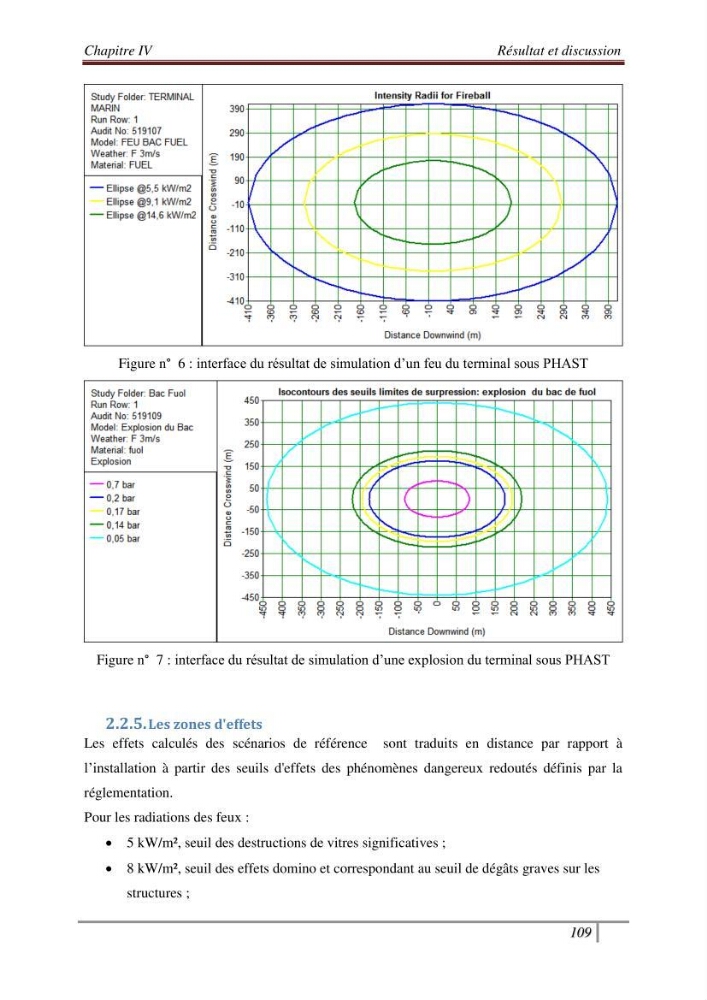

Figure n° 6 : interface du résultat de simulation d’un feu du terminal sous PHAST
Figure n° 7 : interface du résultat de simulation d’une explosion du terminal sous PHAST
2.2.5. Les zones d'effets
Les effets calculés des scénarios de référence sont traduits en distance par rapport à
l’installation à partir des seuils d'effets des phénomènes dangereux redoutés définis par la
réglementation.
Pour les radiations des feux :
 5 kW/m², seuil des destructions de vitres significatives ;
 8 kW/m², seuil des effets domino et correspondant au seuil de dégâts graves sur les
structures ;
