Chapitre III
Résultats et discussions
99

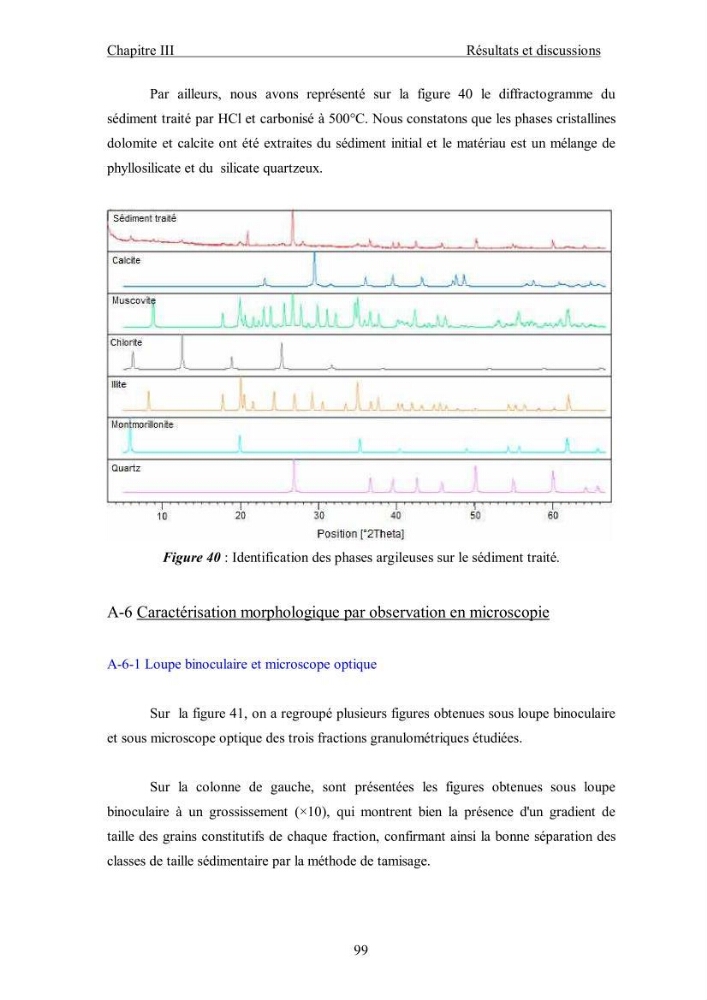

Par ailleurs, nous avons représenté sur la figure 40 le diffractogramme du
sédiment traité par HCl et carbonisé à 500°C. Nous constatons que les phases cristallines
dolomite et calcite ont été extraites du sédiment initial et le matériau est un mélange de
phyllosilicate et du silicate quartzeux.
Figure 40 : Identification des phases argileuses sur le sédiment traité.
A-6 Caractérisation morphologique par observation en microscopie
A-6-1 Loupe binoculaire et microscope optique
Sur la figure 41, on a regroupé plusieurs figures obtenues sous loupe binoculaire
et sous microscope optique des trois fractions granulométriques étudiées.
Sur la colonne de gauche, sont présentées les figures obtenues sous loupe
binoculaire à un grossissement (×10), qui montrent bien la présence d'un gradient de
taille des grains constitutifs de chaque fraction, confirmant ainsi la bonne séparation des
classes de taille sédimentaire par la méthode de tamisage.
