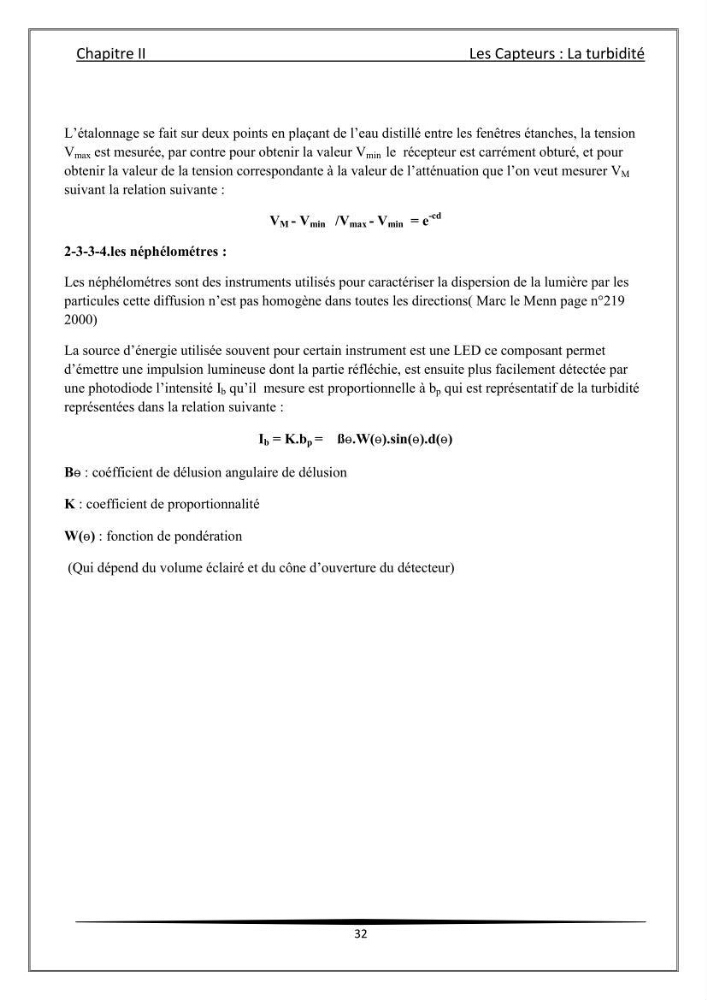

Chapitre II
Les Capteurs : La turbidité
32
L’étalonnage se fait sur deux points en plaçant de l’eau distillé entre les fenêtres étanches, la tension
V max est mesurée, par contre pour obtenir la valeur V min le récepteur est carrément obturé, et pour
obtenir la valeur de la tension correspondante à la valeur de l’atténuation que l’on veut mesurer V M
suivant la relation suivante :
V M - V min /V max - V min = e
-cd
2-3-3-4.les néphélométres :
Les néphélométres sont des instruments utilisés pour caractériser la dispersion de la lumière par les
particules cette diffusion n’est pas homogène dans toutes les directions( Marc le Menn page n°219
2000)
La source d’énergie utilisée souvent pour certain instrument est une LED ce composant permet
d’émettre une impulsion lumineuse dont la partie réfléchie, est ensuite plus facilement détectée par
une photodiode l’intensité I b qu’il mesure est proportionnelle à b p qui est représentatif de la turbidité
représentées dans la relation suivante :
I b = K.b p = ßɵ.W(ɵ).sin(ɵ).d(ɵ)
Bɵ : coéfficient de délusion angulaire de délusion
K : coefficient de proportionnalité
W(ɵ) : fonction de pondération
(Qui dépend du volume éclairé et du cône d’ouverture du détecteur)
