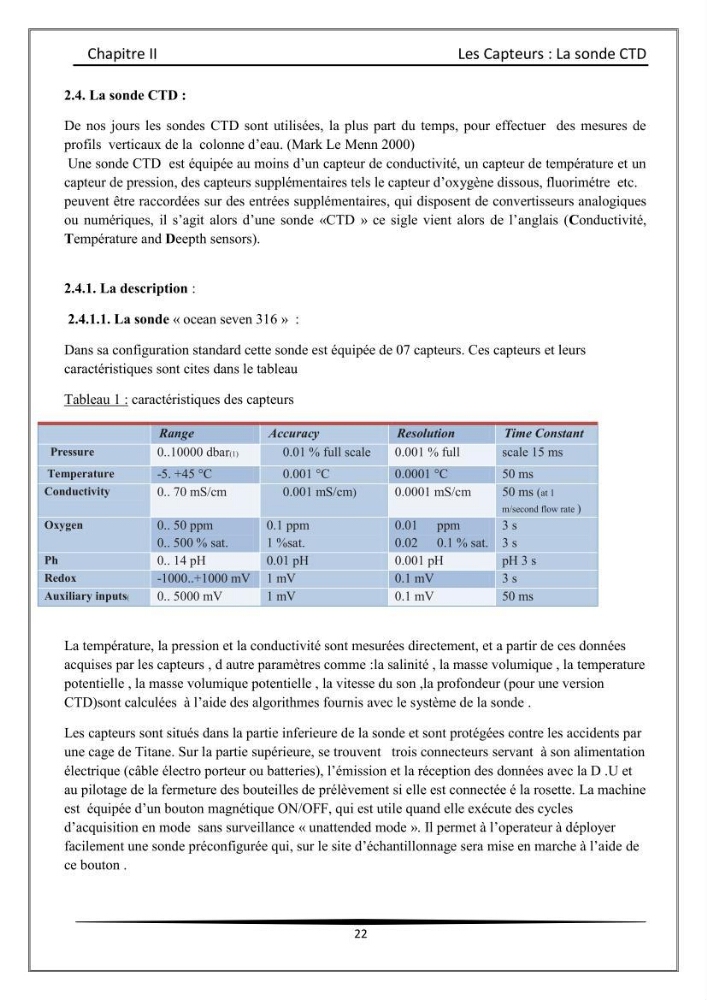

2.4. La sonde CTD :
De nos jours les sondes CTD sont utilisées, la plus part du temps, pour effectuer des mesures de
profils verticaux de la colonne d’eau. (Mark Le Menn 2000)
Une sonde CTD est équipée au moins d’un capteur de conductivité, un capteur de température et un
capteur de pression, des capteurs supplémentaires tels le capteur d’oxygène dissous, fluorimétre etc.
peuvent être raccordées sur des entrées supplémentaires, qui disposent de convertisseurs analogiques
ou numériques, il s’agit alors d’une sonde «CTD » ce sigle vient alors de l’anglais (Conductivité,
Température and Deepth sensors).
2.4.1. La description :
2.4.1.1. La sonde « ocean seven 316 » :
Dans sa configuration standard cette sonde est équipée de 07 capteurs. Ces capteurs et leurs
caractéristiques sont cites dans le tableau
Tableau 1 : caractéristiques des capteurs
Range
Accuracy
Resolution
Time Constant
Pressure
0..10000 dbar(1)
0.01 % full scale
0.001 % full
scale 15 ms
Temperature
-5. +45 °C
0.001 °C
0.0001 °C
50 ms
Conductivity
0.. 70 mS/cm
0.001 mS/cm)
0.0001 mS/cm
50 ms (at 1
m/second flow rate )
Oxygen
0.. 50 ppm
0.. 500 % sat.
0.1 ppm
1 %sat.
0.01 ppm
0.02 0.1 % sat.
3 s
3 s
Ph
0.. 14 pH
0.01 pH
0.001 pH
pH 3 s
Redox
-1000..+1000 mV 1 mV
0.1 mV
3 s
Auxiliary inputs(
0.. 5000 mV
1 mV
0.1 mV
50 ms
La température, la pression et la conductivité sont mesurées directement, et a partir de ces données
acquises par les capteurs , d autre paramètres comme :la salinité , la masse volumique , la temperature
potentielle , la masse volumique potentielle , la vitesse du son ,la profondeur (pour une version
CTD)sont calculées à l’aide des algorithmes fournis avec le système de la sonde .
Les capteurs sont situés dans la partie inferieure de la sonde et sont protégées contre les accidents par
une cage de Titane. Sur la partie supérieure, se trouvent trois connecteurs servant à son alimentation
électrique (câble électro porteur ou batteries), l’émission et la réception des données avec la D .U et
au pilotage de la fermeture des bouteilles de prélèvement si elle est connectée é la rosette. La machine
est équipée d’un bouton magnétique ON/OFF, qui est utile quand elle exécute des cycles
d’acquisition en mode sans surveillance « unattended mode ». Il permet à l’operateur à déployer
facilement une sonde préconfigurée qui, sur le site d’échantillonnage sera mise en marche à l’aide de
ce bouton .
