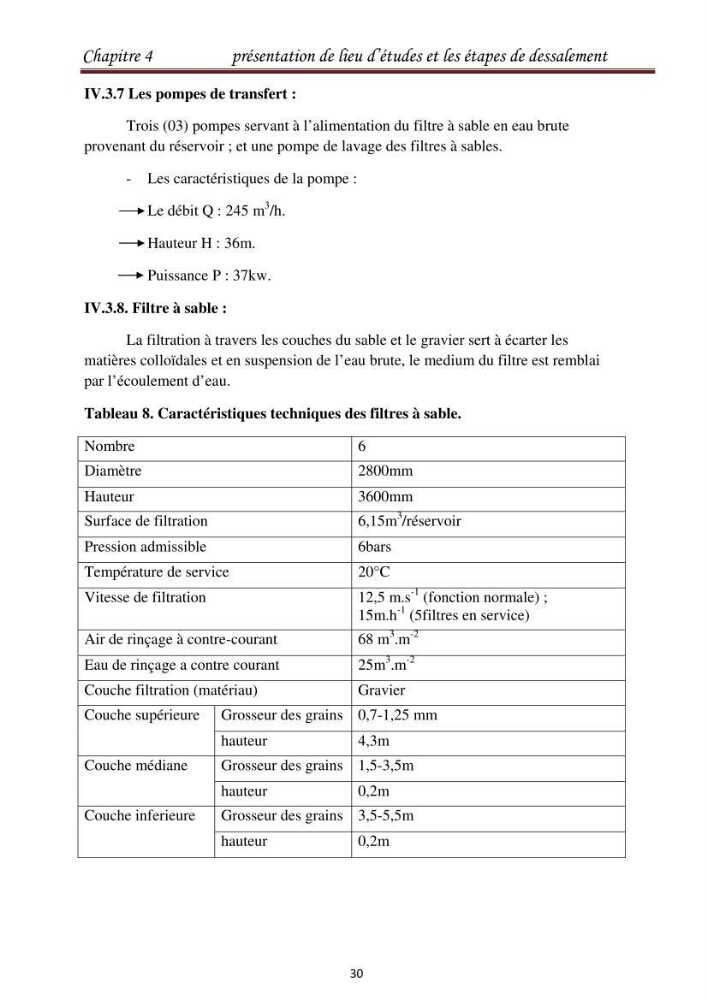

IV.3.7 Les pompes de transfert :
Trois (03) pompes servant à l’alimentation du filtre à sable en eau brute
provenant du réservoir ; et une pompe de lavage des filtres à sables.
- Les caractéristiques de la pompe :
Le débit Q : 245 m
3 /h.
Hauteur H : 36m.
Puissance P : 37kw.
IV.3.8. Filtre à sable :
La filtration à travers les couches du sable et le gravier sert à écarter les
matières colloïdales et en suspension de l’eau brute, le medium du filtre est remblai
par l’écoulement d’eau.
Tableau 8. Caractéristiques techniques des filtres à sable.
Nombre
6
Diamètre
2800mm
Hauteur
3600mm
Surface de filtration
6,15m
3 /réservoir
Pression admissible
6bars
Température de service
20°C
Vitesse de filtration
12,5 m.s
-1 (fonction normale) ;
15m.h
-1 (5filtres en service)
Air de rinçage à contre-courant
68 m
3 .m
-2
Eau de rinçage a contre courant
25m
3 .m
-2
Couche filtration (matériau)
Gravier
Grosseur des grains 0,7-1,25 mm
Couche supérieure
hauteur
4,3m
Grosseur des grains 1,5-3,5m
Couche médiane
hauteur
0,2m
Grosseur des grains 3,5-5,5m
Couche inferieure
hauteur
0,2m
30
Chapitre 4
présentation de lieu d’études et les étapes de dessalement
