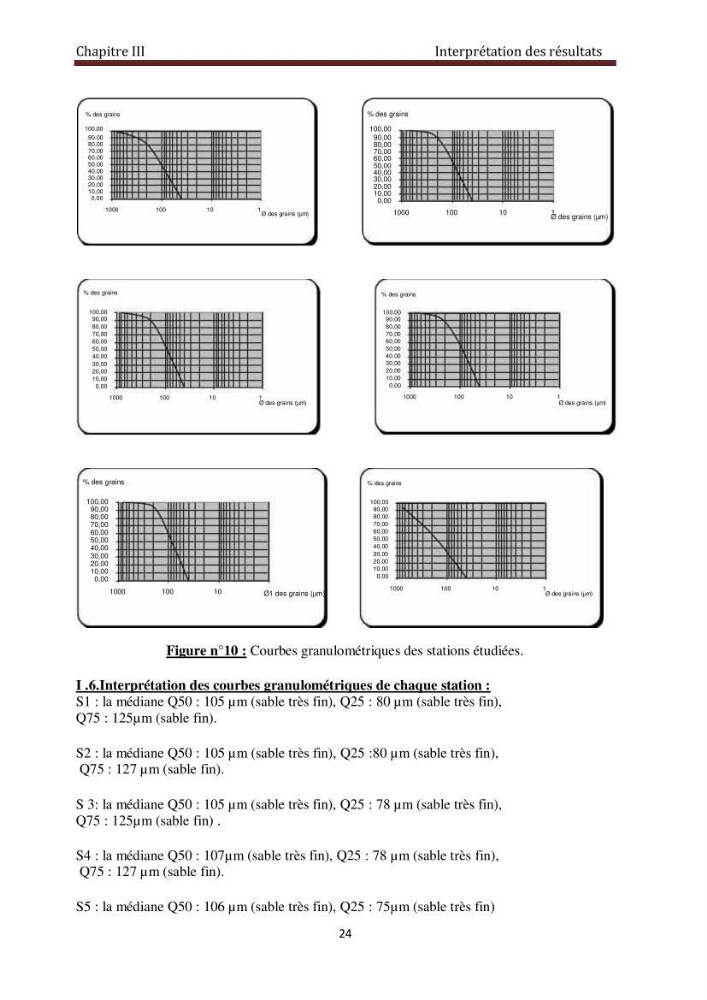

Figure n°10 : Courbes granulométriques des stations étudiées.
I .6.Interprétation des courbes granulométriques de chaque station :
S1 : la médiane Q50 : 105 µm (sable très fin), Q25 : 80 µm (sable très fin),
Q75 : 125µm (sable fin).
S2 : la médiane Q50 : 105 µm (sable très fin), Q25 :80 µm (sable très fin),
Q75 : 127 µm (sable fin).
S 3: la médiane Q50 : 105 µm (sable très fin), Q25 : 78 µm (sable très fin),
Q75 : 125µm (sable fin) .
S4 : la médiane Q50 : 107µm (sable très fin), Q25 : 78 µm (sable très fin),
Q75 : 127 µm (sable fin).
S5 : la médiane Q50 : 106 µm (sable très fin), Q25 : 75µm (sable très fin)
