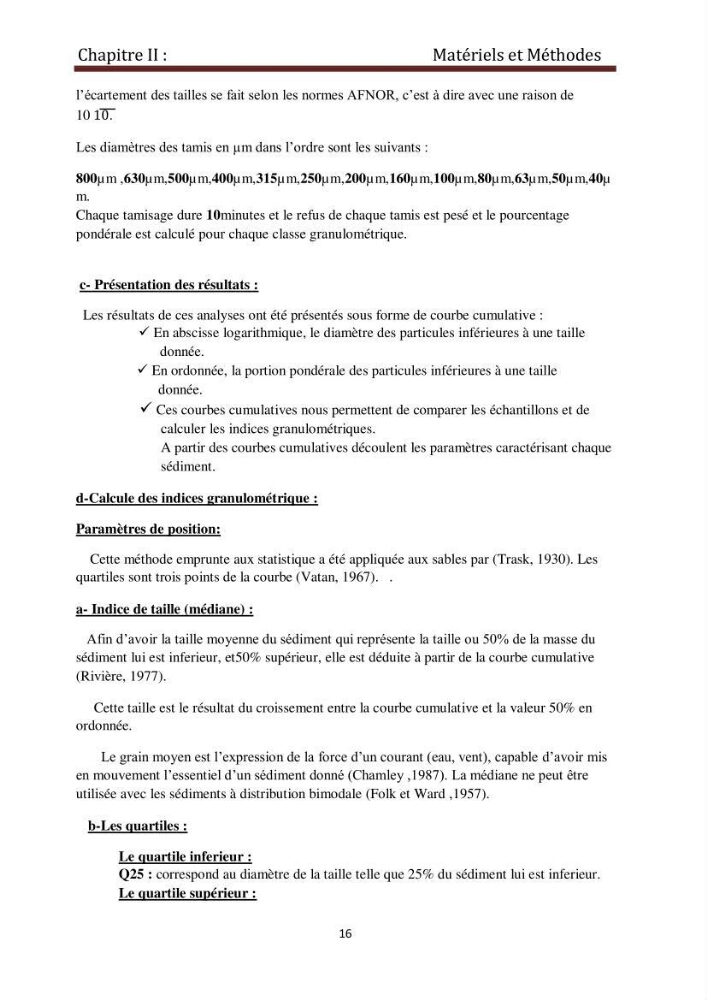

Chapitre II :
Matériels et Méthodes
l’écartement des tailles se fait selon les normes AFNOR, c’est à dire avec une raison de
10 10.
Les diamètres des tamis en µm dans l’ordre sont les suivants :
800µm ,630µm,500µm,400µm,315µm,250µm,200µm,160µm,100µm,80µm,63µm,50µm,40µ
m.
Chaque tamisage dure 10minutes et le refus de chaque tamis est pesé et le pourcentage
pondérale est calculé pour chaque classe granulométrique.
c- Présentation des résultats :
Les résultats de ces analyses ont été présentés sous forme de courbe cumulative :
En abscisse logarithmique, le diamètre des particules inférieures à une taille
donnée.
En ordonnée, la portion pondérale des particules inférieures à une taille
donnée.
Ces courbes cumulatives nous permettent de comparer les échantillons et de
calculer les indices granulométriques.
A partir des courbes cumulatives découlent les paramètres caractérisant chaque
sédiment.
d-Calcule des indices granulométrique :
Paramètres de position:
Cette méthode emprunte aux statistique a été appliquée aux sables par (Trask, 1930). Les
quartiles sont trois points de la courbe (Vatan, 1967). .
a- Indice de taille (médiane) :
Afin d’avoir la taille moyenne du sédiment qui représente la taille ou 50% de la masse du
sédiment lui est inferieur, et50% supérieur, elle est déduite à partir de la courbe cumulative
(Rivière, 1977).
Cette taille est le résultat du croissement entre la courbe cumulative et la valeur 50% en
ordonnée.
Le grain moyen est l’expression de la force d’un courant (eau, vent), capable d’avoir mis
en mouvement l’essentiel d’un sédiment donné (Chamley ,1987). La médiane ne peut être
utilisée avec les sédiments à distribution bimodale (Folk et Ward ,1957).
b-Les quartiles :
Le quartile inferieur :
Q25 : correspond au diamètre de la taille telle que 25% du sédiment lui est inferieur.
Le quartile supérieur :
16
