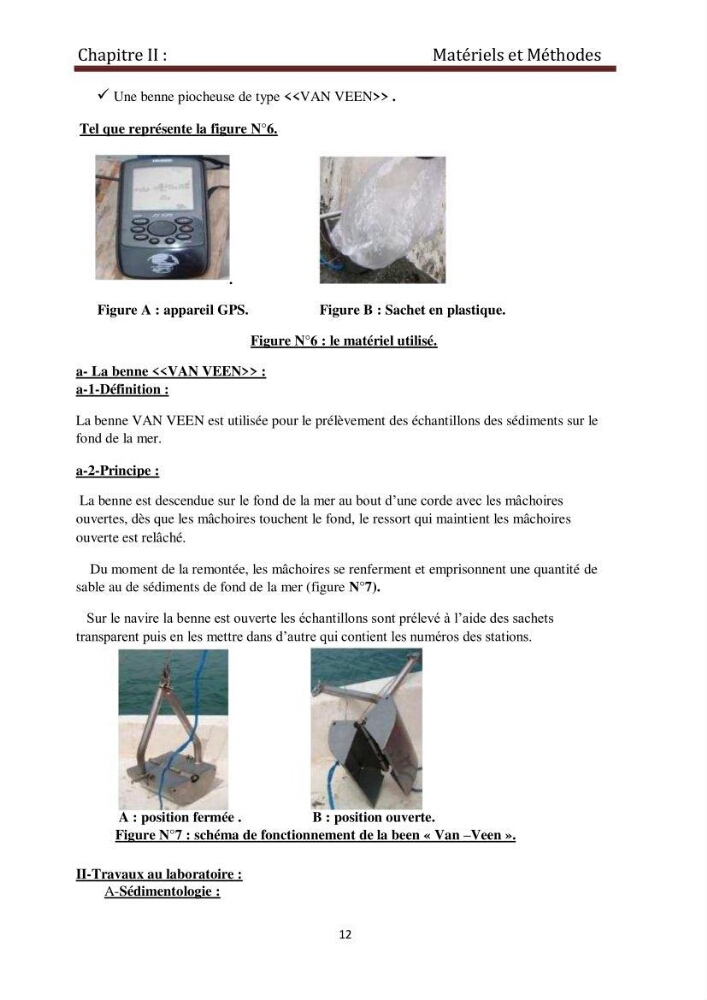

Chapitre II :
 Une benne piocheuse de type <> .
Tel que représente la figure N°6.
.
Matériels et Méthodes
Figure A : appareil GPS.
Figure B : Sachet en plastique.
Figure N°6 : le matériel utilisé.
a- La benne <> :
a-1-Définition :
La benne VAN VEEN est utilisée pour le prélèvement des échantillons des sédiments sur le
fond de la mer.
a-2-Principe :
La benne est descendue sur le fond de la mer au bout d’une corde avec les mâchoires
ouvertes, dès que les mâchoires touchent le fond, le ressort qui maintient les mâchoires
ouverte est relâché.
Du moment de la remontée, les mâchoires se renferment et emprisonnent une quantité de
sable au de sédiments de fond de la mer (figure N°7).
Sur le navire la benne est ouverte les échantillons sont prélevé à l’aide des sachets
transparent puis en les mettre dans d’autre qui contient les numéros des stations.
A : position fermée .
B : position ouverte.
Figure N°7 : schéma de fonctionnement de la been « Van –Veen ».
II-Travaux au laboratoire :
A-Sédimentologie :
12
