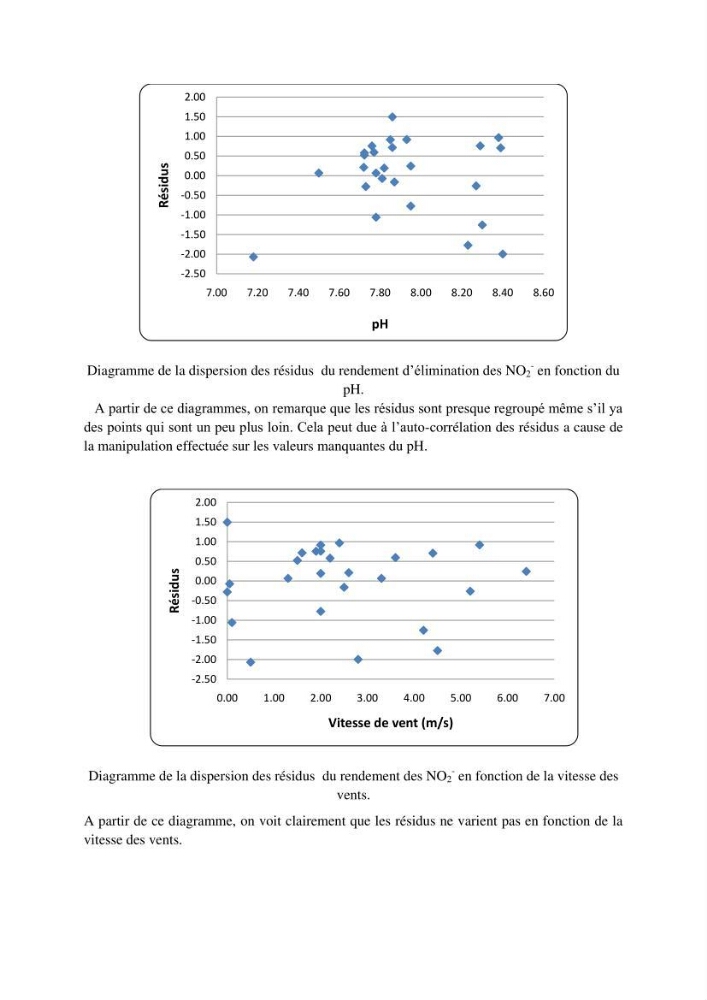

Diagramme de la dispersion des résidus du rendement d’élimination des NO 2
- en fonction du
pH.
A partir de ce diagrammes, on remarque que les résidus sont presque regroupé même s’il ya
des points qui sont un peu plus loin. Cela peut due à l’auto-corrélation des résidus a cause de
la manipulation effectuée sur les valeurs manquantes du pH.
Diagramme de la dispersion des résidus du rendement des NO 2
- en fonction de la vitesse des
vents.
A partir de ce diagramme, on voit clairement que les résidus ne varient pas en fonction de la
vitesse des vents.
-2.50
-2.00
-1.50
-1.00
-0.50
0.00
0.50
1.00
1.50
2.00
7.00
7.20
7.40
7.60
7.80
8.00
8.20
8.40
8.60
Résidus
pH
-2.50
-2.00
-1.50
-1.00
-0.50
0.00
0.50
1.00
1.50
2.00
0.00
1.00
2.00
3.00
4.00
5.00
6.00
7.00
Résidus
Vitesse de vent (m/s)
