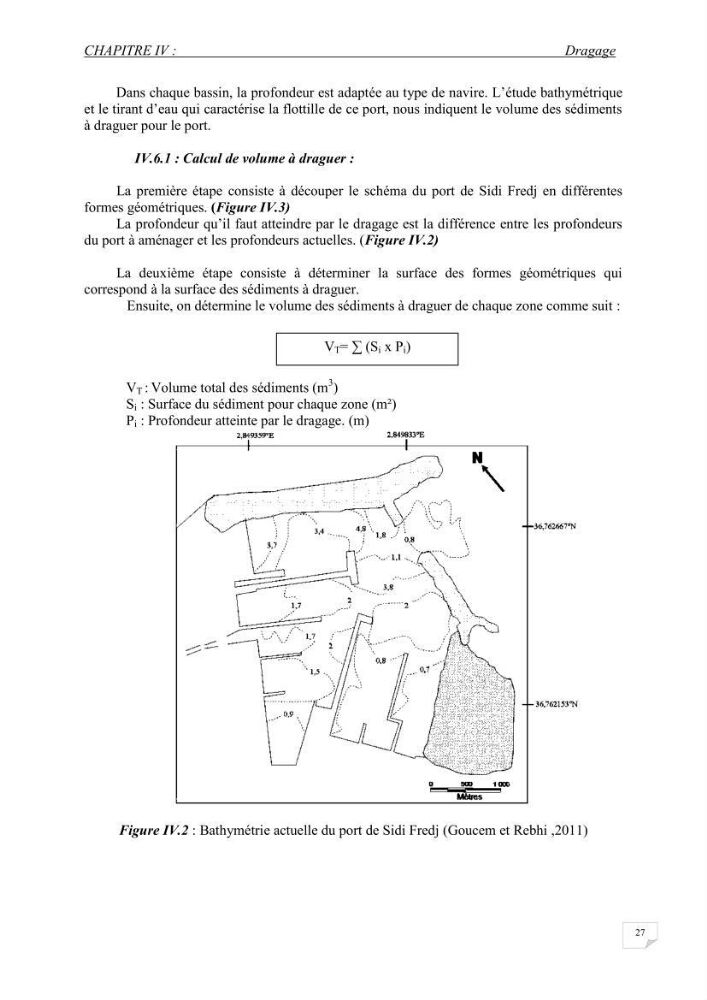

CHAPITRE IV :
Dragage
27
Dans chaque bassin, la profondeur est adaptée au type de navire. L’étude bathymétrique
et le tirant d’eau qui caractérise la flottille de ce port, nous indiquent le volume des sédiments
à draguer pour le port.
IV.6.1 : Calcul de volume à draguer :
La première étape consiste à découper le schéma du port de Sidi Fredj en différentes
formes géométriques. (Figure IV.3)
La profondeur qu’il faut atteindre par le dragage est la différence entre les profondeurs
du port à aménager et les profondeurs actuelles. (Figure IV.2)
La deuxième étape consiste à déterminer la surface des formes géométriques qui
correspond à la surface des sédiments à draguer.
Ensuite, on détermine le volume des sédiments à draguer de chaque zone comme suit :
V T : Volume total des sédiments (m
3
)
S i : Surface du sédiment pour chaque zone (m²)
P i : Profondeur atteinte par le dragage. (m)
Figure IV.2 : Bathymétrie actuelle du port de Sidi Fredj (Goucem et Rebhi ,2011)
V T = ∑ (S i x P i )
