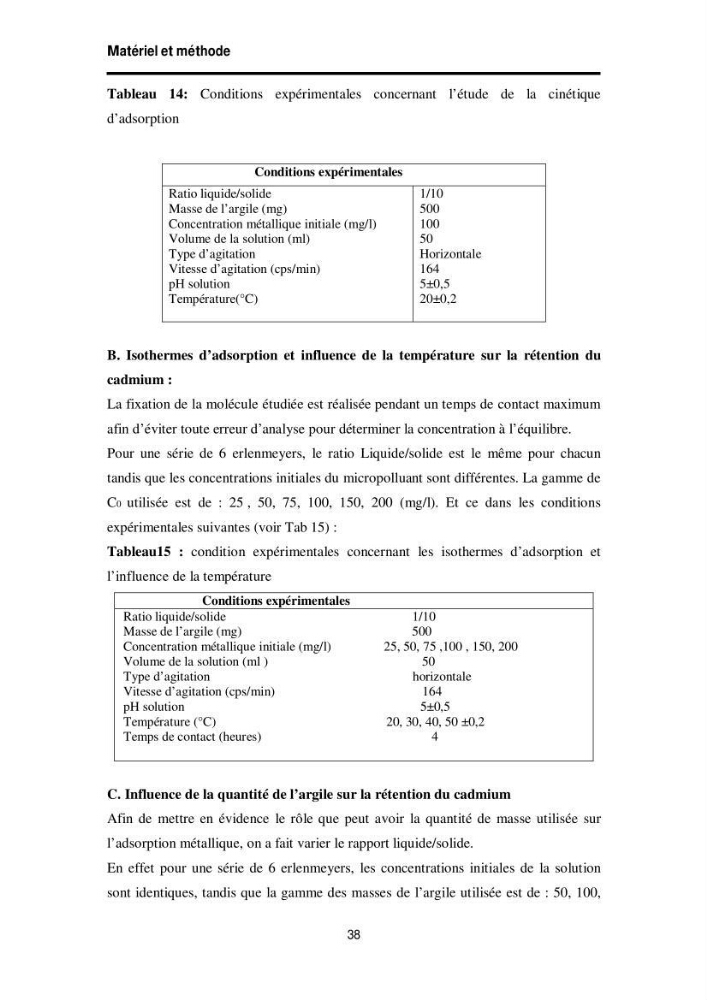

Matériel et méthode
38
Tableau 14: Conditions expérimentales concernant l’étude de la cinétique
d’adsorption
Conditions expérimentales
Ratio liquide/solide
Masse de l’argile (mg)
Concentration métallique initiale (mg/l)
Volume de la solution (ml)
Type d’agitation
Vitesse d’agitation (cps/min)
pH solution
Température(°C)
1/10
500
100
50
Horizontale
164
5±0,5
20±0,2
B. Isothermes d’adsorption et influence de la température sur la rétention du
cadmium :
La fixation de la molécule étudiée est réalisée pendant un temps de contact maximum
afin d’éviter toute erreur d’analyse pour déterminer la concentration à l’équilibre.
Pour une série de 6 erlenmeyers, le ratio Liquide/solide est le même pour chacun
tandis que les concentrations initiales du micropolluant sont différentes. La gamme de
C0 utilisée est de : 25 , 50, 75, 100, 150, 200 (mg/l). Et ce dans les conditions
expérimentales suivantes (voir Tab 15) :
Tableau15 : condition expérimentales concernant les isothermes d’adsorption et
l’influence de la température
Conditions expérimentales
Ratio liquide/solide
1/10
Masse de l’argile (mg)
500
Concentration métallique initiale (mg/l)
25, 50, 75 ,100 , 150, 200
Volume de la solution (ml )
50
Type d’agitation
horizontale
Vitesse d’agitation (cps/min)
164
pH solution
5±0,5
Température (°C)
20, 30, 40, 50 ±0,2
Temps de contact (heures)
4
C. Influence de la quantité de l’argile sur la rétention du cadmium
Afin de mettre en évidence le rôle que peut avoir la quantité de masse utilisée sur
l’adsorption métallique, on a fait varier le rapport liquide/solide.
En effet pour une série de 6 erlenmeyers, les concentrations initiales de la solution
sont identiques, tandis que la gamme des masses de l’argile utilisée est de : 50, 100,
