Chapitre III
Matériels et méthodes
23

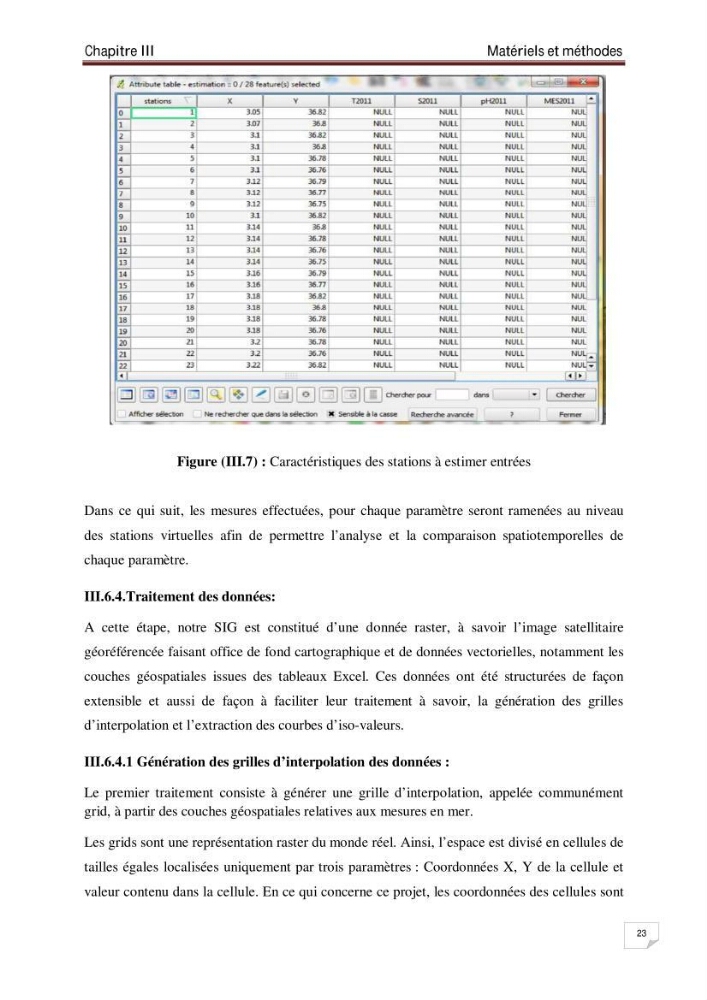

Figure (III.7) : Caractéristiques des stations à estimer entrées
Dans ce qui suit, les mesures effectuées, pour chaque paramètre seront ramenées au niveau
des stations virtuelles afin de permettre l’analyse et la comparaison spatiotemporelles de
chaque paramètre.
III.6.4.Traitement des données:
A cette étape, notre SIG est constitué d’une donnée raster, à savoir l’image satellitaire
géoréférencée faisant office de fond cartographique et de données vectorielles, notamment les
couches géospatiales issues des tableaux Excel. Ces données ont été structurées de façon
extensible et aussi de façon à faciliter leur traitement à savoir, la génération des grilles
d’interpolation et l’extraction des courbes d’iso-valeurs.
III.6.4.1 Génération des grilles d’interpolation des données :
Le premier traitement consiste à générer une grille d’interpolation, appelée communément
grid, à partir des couches géospatiales relatives aux mesures en mer.
Les grids sont une représentation raster du monde réel. Ainsi, l’espace est divisé en cellules de
tailles égales localisées uniquement par trois paramètres : Coordonnées X, Y de la cellule et
valeur contenu dans la cellule. En ce qui concerne ce projet, les coordonnées des cellules sont
Matériels et méthodes
23
Figure (III.7) : Caractéristiques des stations à estimer entrées
Dans ce qui suit, les mesures effectuées, pour chaque paramètre seront ramenées au niveau
des stations virtuelles afin de permettre l’analyse et la comparaison spatiotemporelles de
chaque paramètre.
III.6.4.Traitement des données:
A cette étape, notre SIG est constitué d’une donnée raster, à savoir l’image satellitaire
géoréférencée faisant office de fond cartographique et de données vectorielles, notamment les
couches géospatiales issues des tableaux Excel. Ces données ont été structurées de façon
extensible et aussi de façon à faciliter leur traitement à savoir, la génération des grilles
d’interpolation et l’extraction des courbes d’iso-valeurs.
III.6.4.1 Génération des grilles d’interpolation des données :
Le premier traitement consiste à générer une grille d’interpolation, appelée communément
grid, à partir des couches géospatiales relatives aux mesures en mer.
Les grids sont une représentation raster du monde réel. Ainsi, l’espace est divisé en cellules de
tailles égales localisées uniquement par trois paramètres : Coordonnées X, Y de la cellule et
valeur contenu dans la cellule. En ce qui concerne ce projet, les coordonnées des cellules sont
