Chapitre III
Matériels et méthodes
20
III.6.3.1 Fond de carte :
Afin de mieux situer les stations de mesure dans la zone d’étude, nous avons jugé utile
d’intégrer un fond cartographique représentant la baie d’Alger. Pour cela nous avons opté
pour une image satellitaire issue du capteur (IKONOS) datant du 13/06/2003(Fig. III.4).

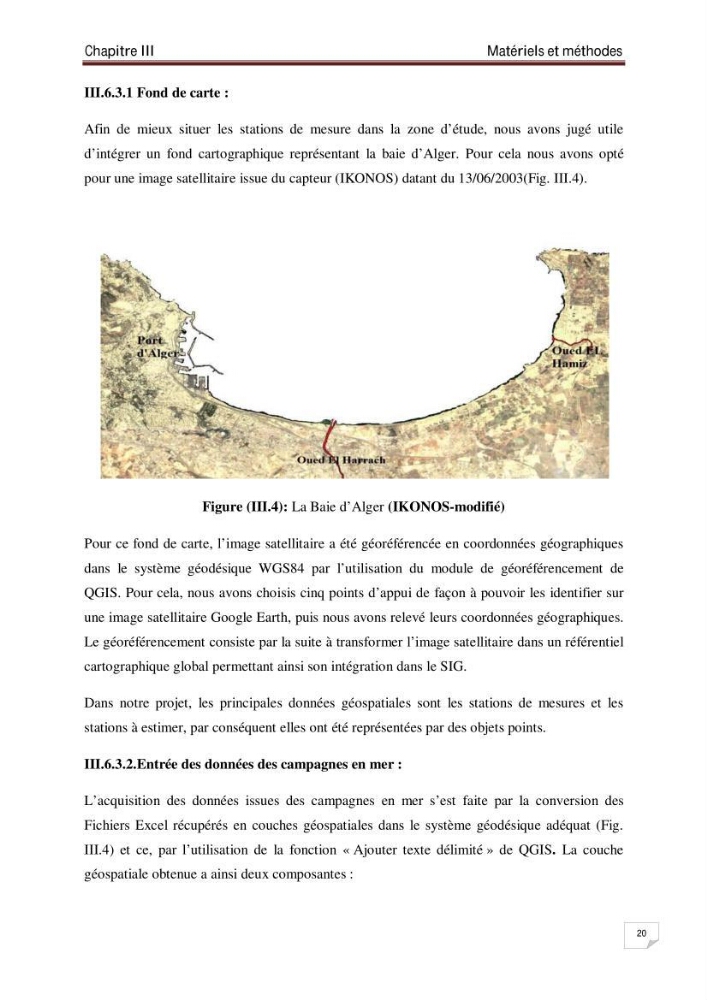

Figure (III.4): La Baie d’Alger (IKONOS-modifié)
Pour ce fond de carte, l’image satellitaire a été géoréférencée en coordonnées géographiques
dans le système géodésique WGS84 par l’utilisation du module de géoréférencement de
QGIS. Pour cela, nous avons choisis cinq points d’appui de façon à pouvoir les identifier sur
une image satellitaire Google Earth, puis nous avons relevé leurs coordonnées géographiques.
Le géoréférencement consiste par la suite à transformer l’image satellitaire dans un référentiel
cartographique global permettant ainsi son intégration dans le SIG.
Dans notre projet, les principales données géospatiales sont les stations de mesures et les
stations à estimer, par conséquent elles ont été représentées par des objets points.
III.6.3.2.Entrée des données des campagnes en mer :
L’acquisition des données issues des campagnes en mer s’est faite par la conversion des
Fichiers Excel récupérés en couches géospatiales dans le système géodésique adéquat (Fig.
III.4) et ce, par l’utilisation de la fonction « Ajouter texte délimité » de QGIS. La couche
géospatiale obtenue a ainsi deux composantes :
Matériels et méthodes
20
III.6.3.1 Fond de carte :
Afin de mieux situer les stations de mesure dans la zone d’étude, nous avons jugé utile
d’intégrer un fond cartographique représentant la baie d’Alger. Pour cela nous avons opté
pour une image satellitaire issue du capteur (IKONOS) datant du 13/06/2003(Fig. III.4).
Figure (III.4): La Baie d’Alger (IKONOS-modifié)
Pour ce fond de carte, l’image satellitaire a été géoréférencée en coordonnées géographiques
dans le système géodésique WGS84 par l’utilisation du module de géoréférencement de
QGIS. Pour cela, nous avons choisis cinq points d’appui de façon à pouvoir les identifier sur
une image satellitaire Google Earth, puis nous avons relevé leurs coordonnées géographiques.
Le géoréférencement consiste par la suite à transformer l’image satellitaire dans un référentiel
cartographique global permettant ainsi son intégration dans le SIG.
Dans notre projet, les principales données géospatiales sont les stations de mesures et les
stations à estimer, par conséquent elles ont été représentées par des objets points.
III.6.3.2.Entrée des données des campagnes en mer :
L’acquisition des données issues des campagnes en mer s’est faite par la conversion des
Fichiers Excel récupérés en couches géospatiales dans le système géodésique adéquat (Fig.
III.4) et ce, par l’utilisation de la fonction « Ajouter texte délimité » de QGIS. La couche
géospatiale obtenue a ainsi deux composantes :
