Chapitre IV
Application au site ’les Sablettes’
Contribution à l’aménagement du site « les sablettes » et à son intégration au ‘projet de la Baie d’Alger’.
Page 59
IV.1. Analyse bathymétrique
IV.1.1. Carte bathymétrique
Les cartes bathymétriques constituent un document fondamental et nécessaire pour
connaitre et interpréter la morphologie sous-marine.
En s’appuyant sur la carte bathymétrique de la zone d’étude a partir des données fournie par
LEM en 2013, pour connaitre la morphologie et observé la distribution des profondeurs
dans les différences partie de site « Les Sablettes».
Ce levé bathymétrique ont été traité à l’aide du logiciel « Surfer 11 » on obtient deux (02)
cartes (2D et 3D) et des profils en travers pour interpréter le fond marin jusqu’à (-17m) de
profondeur (Figure IV.1)

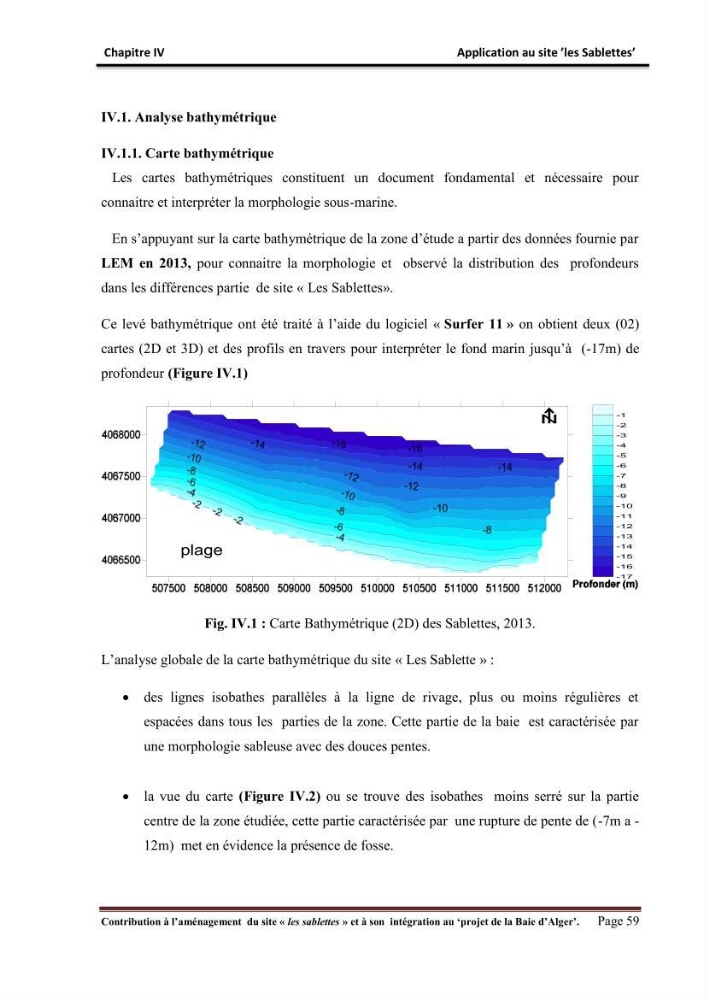

Fig. IV.1 : Carte Bathymétrique (2D) des Sablettes, 2013.
L’analyse globale de la carte bathymétrique du site « Les Sablette » :
 des lignes isobathes parallèles à la ligne de rivage, plus ou moins régulières et
espacées dans tous les parties de la zone. Cette partie de la baie est caractérisée par
une morphologie sableuse avec des douces pentes.
 la vue du carte (Figure IV.2) ou se trouve des isobathes moins serré sur la partie
centre de la zone étudiée, cette partie caractérisée par une rupture de pente de (-7m a -
12m) met en évidence la présence de fosse.
