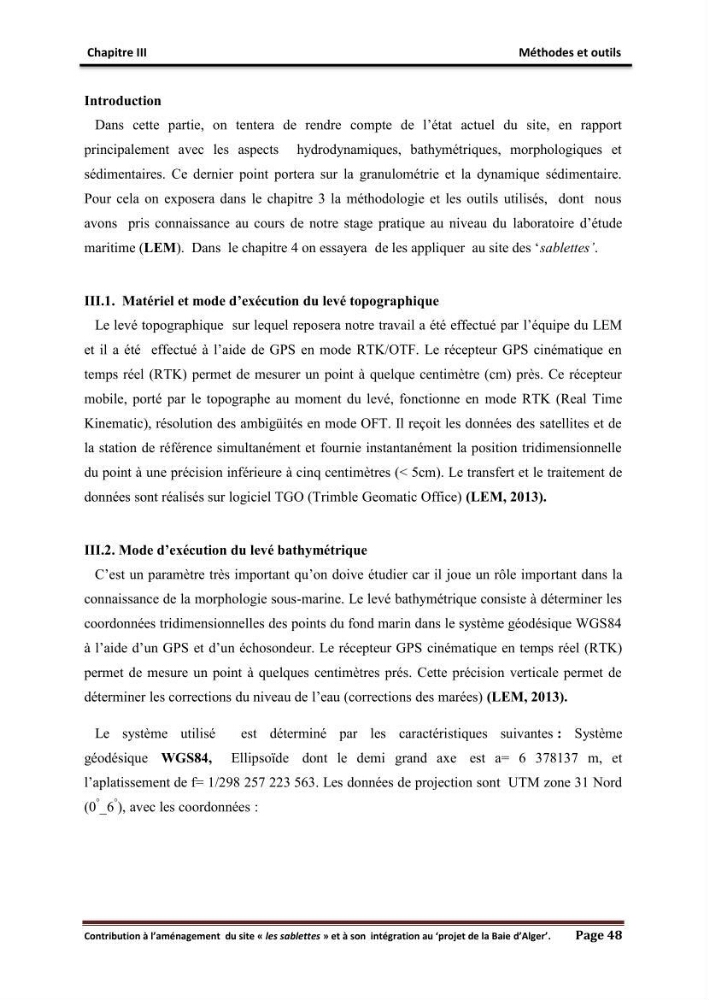

Chapitre III
Méthodes et outils
Contribution à l’aménagement du site « les sablettes » et à son intégration au ‘projet de la Baie d’Alger’.
Page 48
Introduction
Dans cette partie, on tentera de rendre compte de l’état actuel du site, en rapport
principalement avec les aspects hydrodynamiques, bathymétriques, morphologiques et
sédimentaires. Ce dernier point portera sur la granulométrie et la dynamique sédimentaire.
Pour cela on exposera dans le chapitre 3 la méthodologie et les outils utilisés, dont nous
avons pris connaissance au cours de notre stage pratique au niveau du laboratoire d’étude
maritime (LEM). Dans le chapitre 4 on essayera de les appliquer au site des ‘sablettes’.
III.1. Matériel et mode d’exécution du levé topographique
Le levé topographique sur lequel reposera notre travail a été effectué par l’équipe du LEM
et il a été effectué à l’aide de GPS en mode RTK/OTF. Le récepteur GPS cinématique en
temps réel (RTK) permet de mesurer un point à quelque centimètre (cm) près. Ce récepteur
mobile, porté par le topographe au moment du levé, fonctionne en mode RTK (Real Time
Kinematic), résolution des ambigüités en mode OFT. Il reçoit les données des satellites et de
la station de référence simultanément et fournie instantanément la position tridimensionnelle
du point à une précision inférieure à cinq centimètres (< 5cm). Le transfert et le traitement de
données sont réalisés sur logiciel TGO (Trimble Geomatic Office) (LEM, 2013).
III.2. Mode d’exécution du levé bathymétrique
C’est un paramètre très important qu’on doive étudier car il joue un rôle important dans la
connaissance de la morphologie sous-marine. Le levé bathymétrique consiste à déterminer les
coordonnées tridimensionnelles des points du fond marin dans le système géodésique WGS84
à l’aide d’un GPS et d’un échosondeur. Le récepteur GPS cinématique en temps réel (RTK)
permet de mesure un point à quelques centimètres prés. Cette précision verticale permet de
déterminer les corrections du niveau de l’eau (corrections des marées) (LEM, 2013).
Le système utilisé
est déterminé par les caractéristiques suivantes : Système
géodésique WGS84, Ellipsoïde dont le demi grand axe est a= 6 378137 m, et
l’aplatissement de f= 1/298 257 223 563. Les données de projection sont UTM zone 31 Nord
(0
°
_6
°
), avec les coordonnées :
Méthodes et outils
Contribution à l’aménagement du site « les sablettes » et à son intégration au ‘projet de la Baie d’Alger’.
Page 48
Introduction
Dans cette partie, on tentera de rendre compte de l’état actuel du site, en rapport
principalement avec les aspects hydrodynamiques, bathymétriques, morphologiques et
sédimentaires. Ce dernier point portera sur la granulométrie et la dynamique sédimentaire.
Pour cela on exposera dans le chapitre 3 la méthodologie et les outils utilisés, dont nous
avons pris connaissance au cours de notre stage pratique au niveau du laboratoire d’étude
maritime (LEM). Dans le chapitre 4 on essayera de les appliquer au site des ‘sablettes’.
III.1. Matériel et mode d’exécution du levé topographique
Le levé topographique sur lequel reposera notre travail a été effectué par l’équipe du LEM
et il a été effectué à l’aide de GPS en mode RTK/OTF. Le récepteur GPS cinématique en
temps réel (RTK) permet de mesurer un point à quelque centimètre (cm) près. Ce récepteur
mobile, porté par le topographe au moment du levé, fonctionne en mode RTK (Real Time
Kinematic), résolution des ambigüités en mode OFT. Il reçoit les données des satellites et de
la station de référence simultanément et fournie instantanément la position tridimensionnelle
du point à une précision inférieure à cinq centimètres (< 5cm). Le transfert et le traitement de
données sont réalisés sur logiciel TGO (Trimble Geomatic Office) (LEM, 2013).
III.2. Mode d’exécution du levé bathymétrique
C’est un paramètre très important qu’on doive étudier car il joue un rôle important dans la
connaissance de la morphologie sous-marine. Le levé bathymétrique consiste à déterminer les
coordonnées tridimensionnelles des points du fond marin dans le système géodésique WGS84
à l’aide d’un GPS et d’un échosondeur. Le récepteur GPS cinématique en temps réel (RTK)
permet de mesure un point à quelques centimètres prés. Cette précision verticale permet de
déterminer les corrections du niveau de l’eau (corrections des marées) (LEM, 2013).
Le système utilisé
est déterminé par les caractéristiques suivantes : Système
géodésique WGS84, Ellipsoïde dont le demi grand axe est a= 6 378137 m, et
l’aplatissement de f= 1/298 257 223 563. Les données de projection sont UTM zone 31 Nord
(0
°
_6
°
), avec les coordonnées :
