Chapitre III
Matériels et Méthodes
29
couvercle sera disposé en haut de la colonne afin d'interdire toute perte de
l’échantillon pendant le tamisage (C), un fond étanche (D)).Fg.21

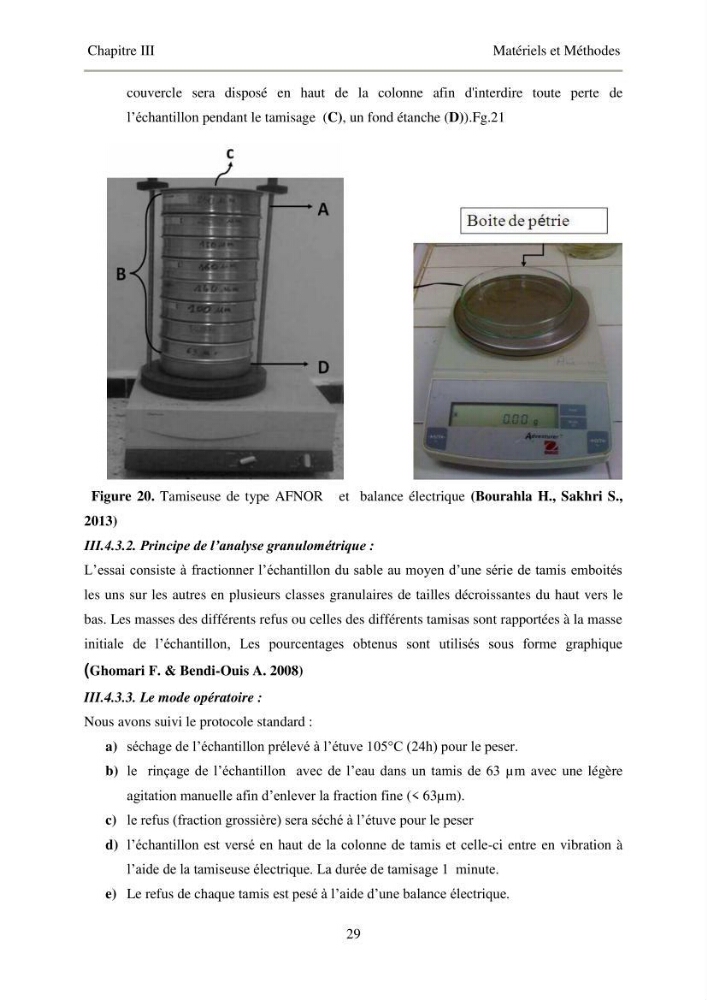

Figure 20. Tamiseuse de type AFNOR et balance électrique (Bourahla H., Sakhri S.,
2013)
III.4.3.2. Principe de l’analyse granulométrique :
L’essai consiste à fractionner l’échantillon du sable au moyen d’une série de tamis emboités
les uns sur les autres en plusieurs classes granulaires de tailles décroissantes du haut vers le
bas. Les masses des différents refus ou celles des différents tamisas sont rapportées à la masse
initiale de l’échantillon, Les pourcentages obtenus sont utilisés sous forme graphique
(Ghomari F. & Bendi-Ouis A. 2008)
III.4.3.3. Le mode opératoire :
Nous avons suivi le protocole standard :
a) séchage de l’échantillon prélevé à l’étuve 105°C (24h) pour le peser.
b) le rinçage de l’échantillon avec de l’eau dans un tamis de 63 µm avec une légère
agitation manuelle afin d’enlever la fraction fine (< 63µm).
c) le refus (fraction grossière) sera séché à l’étuve pour le peser
d) l’échantillon est versé en haut de la colonne de tamis et celle-ci entre en vibration à
l’aide de la tamiseuse électrique. La durée de tamisage 1 minute.
e) Le refus de chaque tamis est pesé à l’aide d’une balance électrique.
