Annexe : II-1
A-II-1
Spectrométrie d’émission atomique couplée par induction à une torche à plasma
(ICP-AES)
Un système ICP-AES peut être divisé en deux parties de base, la source de plasma à
couplage inductif, et le détecteur de spectrométrie d'émission atomique. Figure 3-1 présente
les composants communs d'un système ICP-AES à partir de la fin des années 1980 aux années
1990.

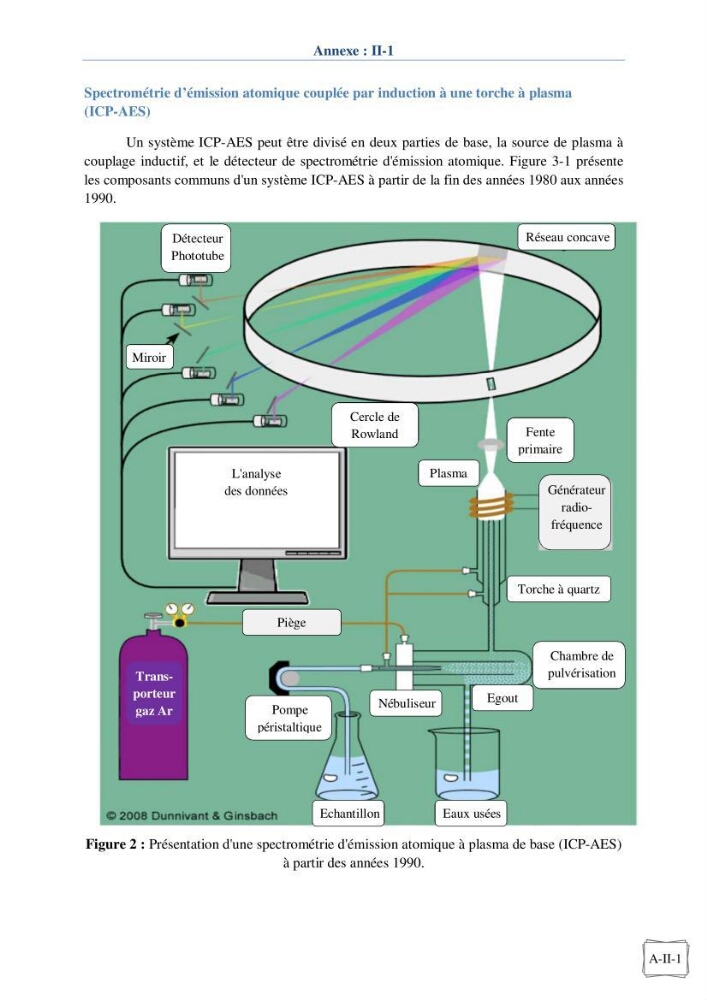

Figure 2 : Présentation d'une spectrométrie d'émission atomique à plasma de base (ICP-AES)
à partir des années 1990.
Détecteur
Phototube
Miroir
Réseau concave
Cercle de
Rowland
Plasma
Fente
primaire
L'analyse
des données
Générateur
radiofréquence
Piège
Nébuliseur
Egout
Chambre de
pulvérisation
Torche à quartz
Pompe
péristaltique
Eaux usées
Echantillon
Transporteur
gaz Ar
