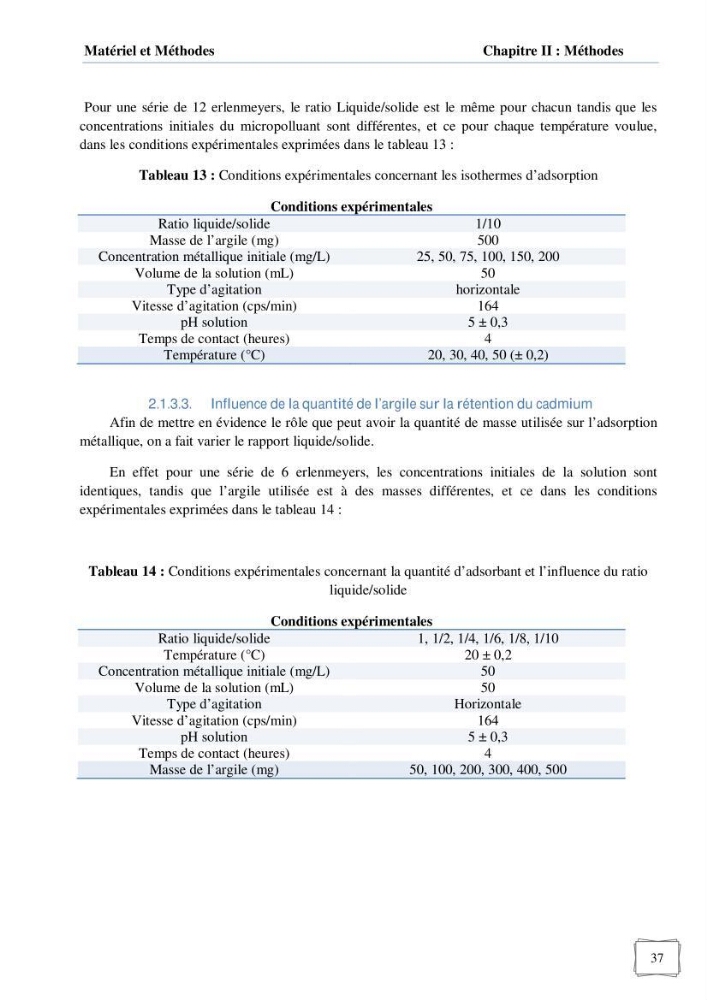

Matériel et Méthodes
Chapitre II : Méthodes
37
Pour une série de 12 erlenmeyers, le ratio Liquide/solide est le même pour chacun tandis que les
concentrations initiales du micropolluant sont différentes, et ce pour chaque température voulue,
dans les conditions expérimentales exprimées dans le tableau 13 :
Tableau 13 : Conditions expérimentales concernant les isothermes d’adsorption
Conditions expérimentales
Ratio liquide/solide
1/10
Masse de l’argile (mg)
500
Concentration métallique initiale (mg/L)
25, 50, 75, 100, 150, 200
Volume de la solution (mL)
50
Type d’agitation
horizontale
Vitesse d’agitation (cps/min)
164
pH solution
5 ± 0,3
Temps de contact (heures)
4
Température (°C)
20, 30, 40, 50 (± 0,2)
2.1.3.3. Influence de la quantité de l’argile sur la rétention du cadmium
Afin de mettre en évidence le rôle que peut avoir la quantité de masse utilisée sur l’adsorption
métallique, on a fait varier le rapport liquide/solide.
En effet pour une série de 6 erlenmeyers, les concentrations initiales de la solution sont
identiques, tandis que l’argile utilisée est à des masses différentes, et ce dans les conditions
expérimentales exprimées dans le tableau 14 :
Tableau 14 : Conditions expérimentales concernant la quantité d’adsorbant et l’influence du ratio
liquide/solide
Conditions expérimentales
Ratio liquide/solide
1, 1/2, 1/4, 1/6, 1/8, 1/10
Température (°C)
20 ± 0,2
Concentration métallique initiale (mg/L)
50
Volume de la solution (mL)
50
Type d’agitation
Horizontale
Vitesse d’agitation (cps/min)
164
pH solution
5 ± 0,3
Temps de contact (heures)
4
Masse de l’argile (mg)
50, 100, 200, 300, 400, 500
