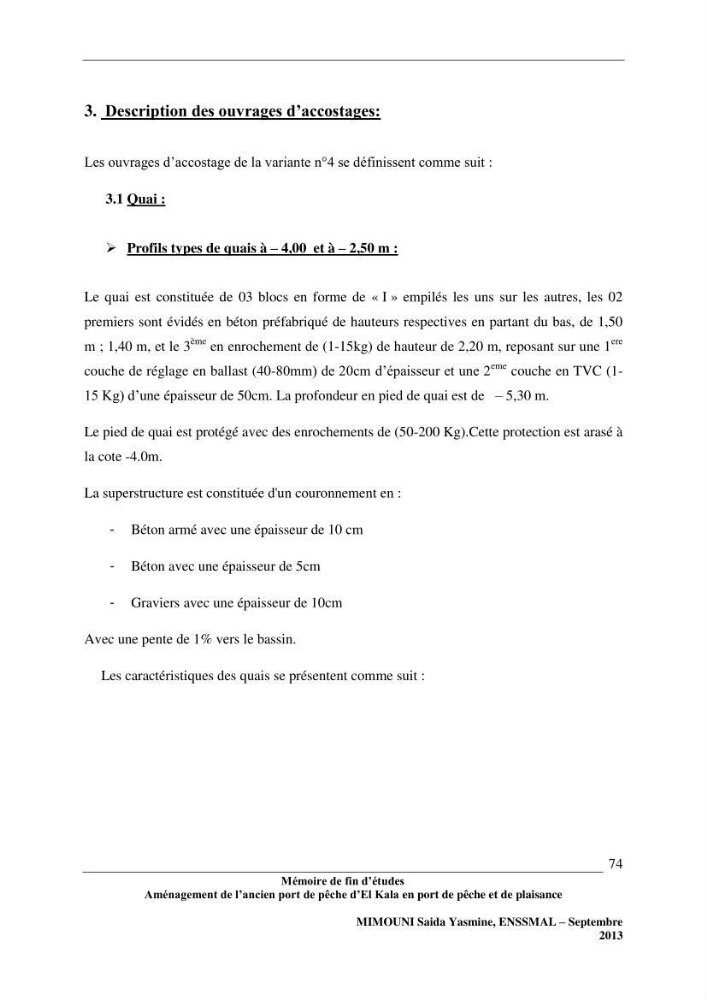

3. Description des ouvrages d’accostages:
Les ouvrages d’accostage de la variante n°4 se définissent comme suit :
3.1 Quai :
 Profils types de quais à – 4,00 et à – 2,50 m :
Le quai est constituée de 03 blocs en forme de « I » empilés les uns sur les autres, les 02
premiers sont évidés en béton préfabriqué de hauteurs respectives en partant du bas, de 1,50
m ; 1,40 m, et le 3
ème en enrochement de (1-15kg) de hauteur de 2,20 m, reposant sur une 1
ere
couche de réglage en ballast (40-80mm) de 20cm d’épaisseur et une 2
eme couche en TVC (115 Kg) d’une épaisseur de 50cm. La profondeur en pied de quai est de – 5,30 m.
Le pied de quai est protégé avec des enrochements de (50-200 Kg).Cette protection est arasé à
la cote -4.0m.
La superstructure est constituée d'un couronnement en :
- Béton armé avec une épaisseur de 10 cm
- Béton avec une épaisseur de 5cm
- Graviers avec une épaisseur de 10cm
Avec une pente de 1% vers le bassin.
Les caractéristiques des quais se présentent comme suit :
